Bedradingsinstructies voor isolatiefilter
In praktische toepassingen voor stroomlijndragers worden gewoonlijk aanzienlijke belastingen zoals spanningsstabilisatoren, frequentieomvormers, servosystemen, krachtige motoren, condensatoren met grote capaciteit en UPS-eenheden op hoogspanningslijnen geïnstalleerd. Deze belastingen vertonen uitgesproken absorptie-effecten op hoogfrequente signalen in breedbandstroomlijndragers. Om achteruitgang van de prestaties van stroomlijndragers te voorkomen, wordt sterk aanbevolen om speciale isolatiefilters op stroomlijnen te installeren om interferentie van belastingsbronnen te blokkeren, waardoor optimale communicatieprestaties voor stroomlijndragersystemen worden bereikt.
Bedradingsmethode voor isolatiefilter:
1. Voedingszijde: De ingang (LINE) van het isolatiefilter aan de voedingszijde is verbonden met de voedingsingang, terwijl de uitgang (LOAD) is gekoppeld aan de uitgang (LOAD) van het isolatiefilter aan de belastingzijde. Een breedbanddraaggolf is parallel aangesloten op de uitgang (LOAD) van het isolatiefilter.
2. Belastingzijde: De uitgang (LOAD) van het isolatiefilter aan de belastingzijde is verbonden met de voedingsingang, terwijl de ingang (LINE) is gekoppeld aan de belastingapparatuur. Een breedbanddraaggolf is parallel aangesloten op de uitgang (LOAD) van het isolatiefilter.

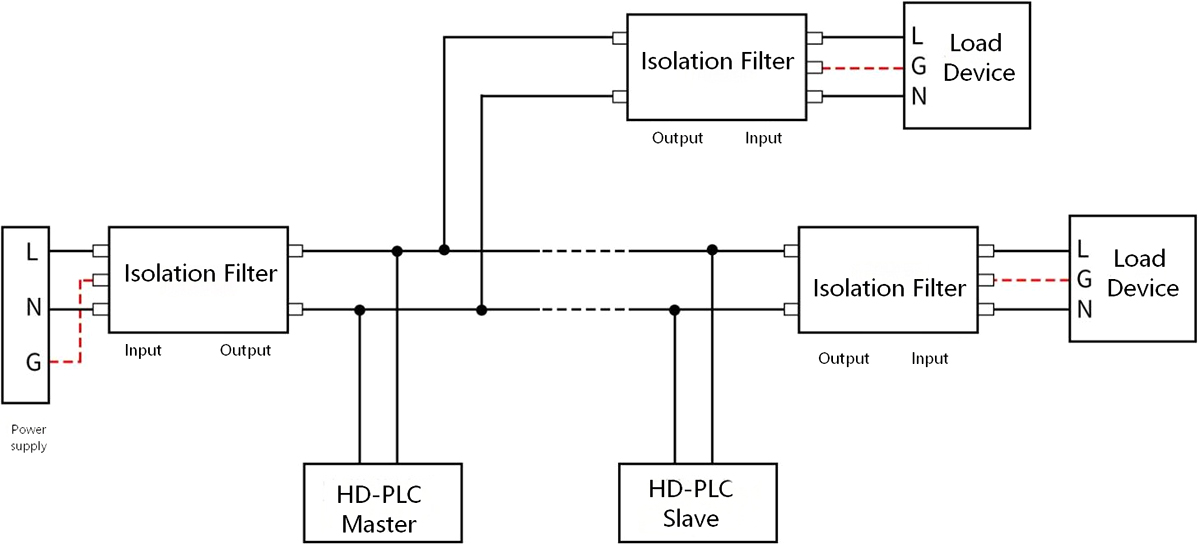

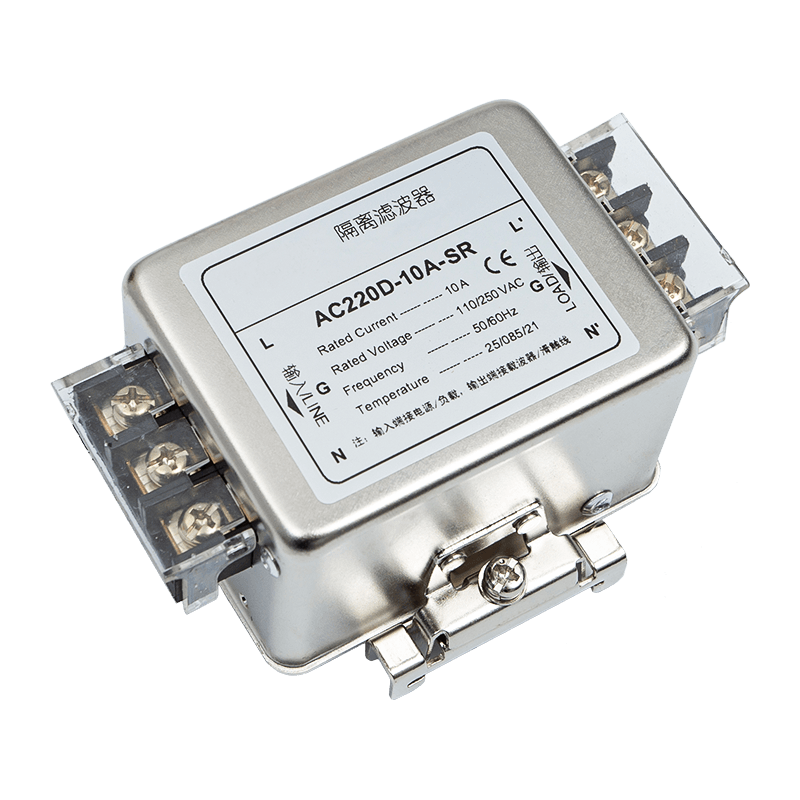

Het bedradingsschema van het eenfasige isolatiefilter wordt hieronder weergegeven:

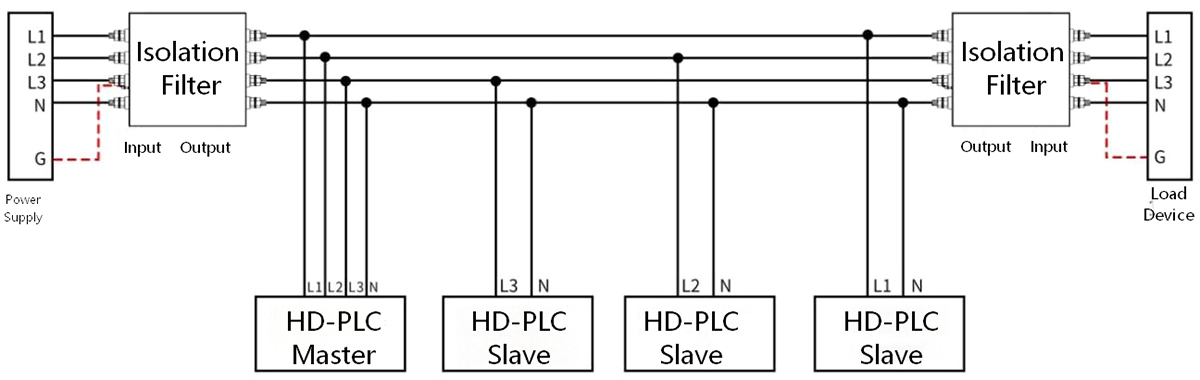

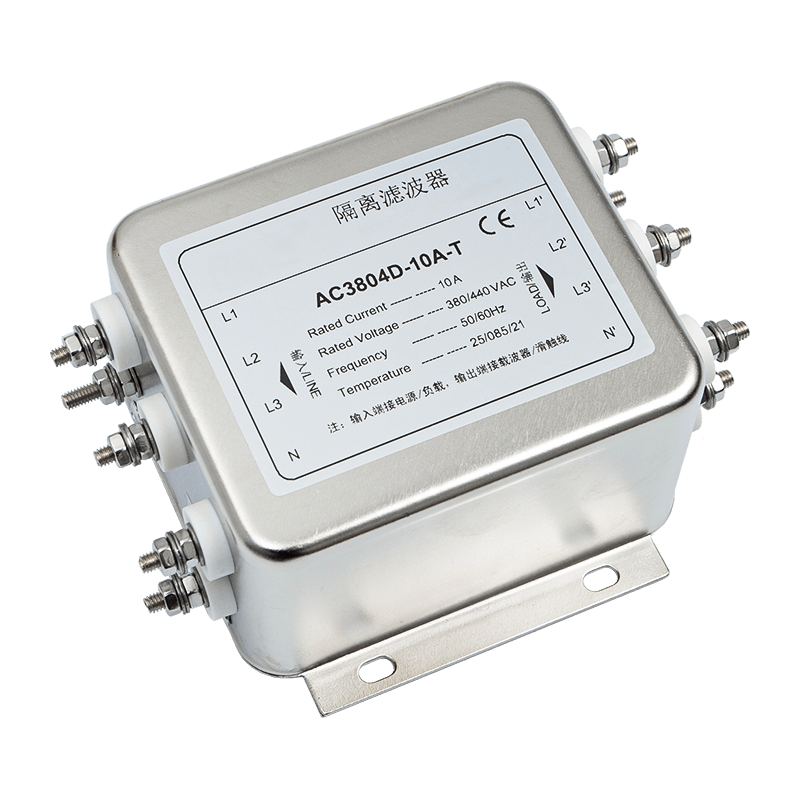

Het bedradingsschema voor een driefasig, vierdraads geïsoleerd filter wordt hieronder weergegeven:

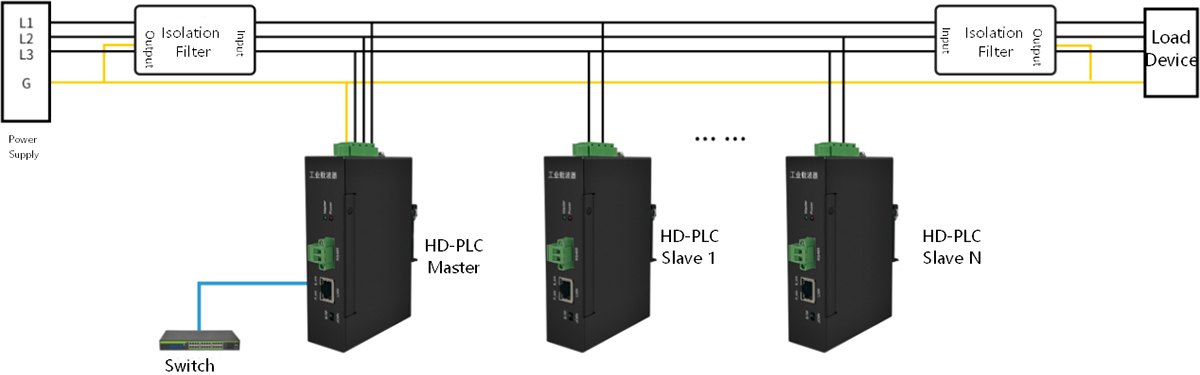

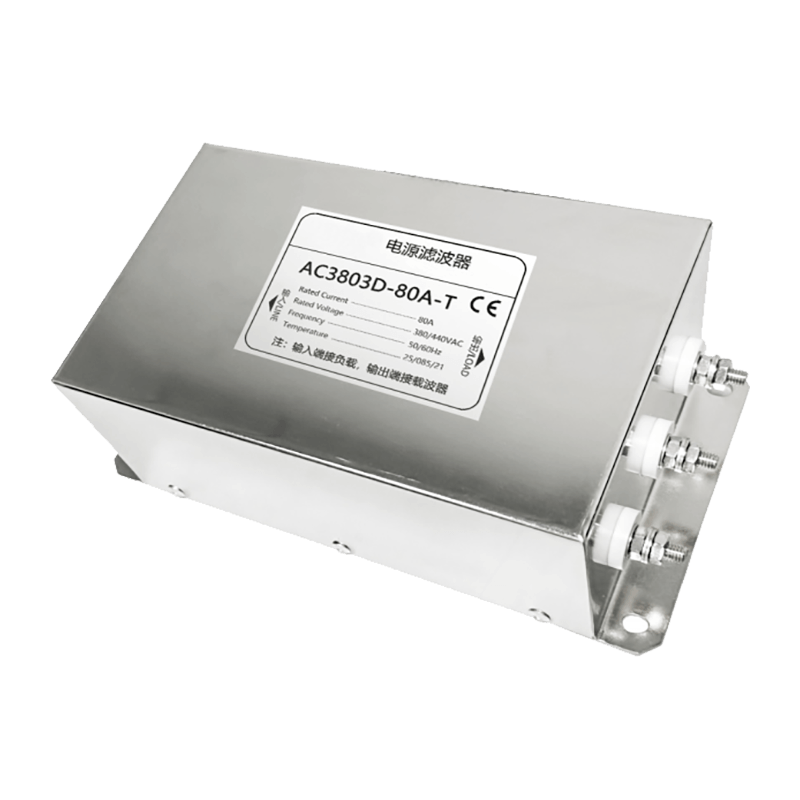

Het bedradingsschema voor het speciale isolatiefilter van de frequentieomvormer wordt hieronder weergegeven:
Zaken hebben aandacht nodig:
1. Het isolatiefilter is een speciaal isolatiefilter voor de voeding, ontworpen voor gebruik met stroomlijndragers. Vervang nooit commerciële stroomfilters door de speciale isolatiefilters die bedoeld zijn voor stroomlijndragers.
2. Bij het installeren van isolatiefilters moet de installatierichting zorgvuldig worden onderscheiden. Voor filters aan de voedingszijde vloeit de stroom van ingang naar uitgang, terwijl deze voor filters aan de belastingzijde van uitgang naar ingang vloeit. Het is vooral belangrijk op te merken dat de installatierichting van filters aan de belastingzijde omgekeerd is aan die van filters aan de voedingszijde.
3. Het isolatiefilter is in serie geschakeld op de voedingslijn, terwijl de breedbanddraaggolf parallel is aangesloten op de voedingslijn aan de uitgangszijde van het isolatiefilter. Er mogen geen isolatiefilters worden geïnstalleerd op de elektriciteitsleidingen tussen verschillende breedbandaanbieders binnen hetzelfde netwerk.
4. Het isolatiefilter moet zo dicht mogelijk bij zowel de voedingszijde als de belastingzijde worden geïnstalleerd om elektromagnetische interferentie die langs elektriciteitsleidingen binnendringt en naar buiten uitstraalt effectief uit te filteren.
5. De ingangs- en uitgangslijnen van het isolatiefilter moeten de juiste afstand tussen hen behouden. Vermijd parallelle of gekruiste bedrading om verslechtering van de filterprestaties te voorkomen.
6. De aardedraad van het isolatiefilter mag niet zwevend blijven; het moet worden aangesloten op een aardedraad of op de metalen behuizing van de elektriciteitskast, waarbij de kortst mogelijke lengte de voorkeur heeft.
7. Alle belastingen op het stroomdragercircuit moeten worden uitgerust met isolatiefilters om ervoor te zorgen dat breedbanddragercommunicatie werkt op schone elektriciteitsleidingen.
8. Risico op elektrische schokken: Niet gebruiken onder spanning! Het isolatiefilter is uitgerust met componenten voor energieopslag en spanningsgevaren blijven binnen 10 seconden na stroomonderbreking bestaan. Raak de terminalaansluitingen niet direct aan nadat de stroom is losgekoppeld.
