Kenmerken
● Met behulp van een micro-elektromechanisch systeem (MEMS) flowsensorchip, een bypass-shunt en een elektromagnetische proportionele klep.
● Elektromagnetische proportionele kleppen worden gekenmerkt door een lange levensduur en hoge gevoeligheid.
● Nulpuntstabiliteit van de sensor.
● Het heeft een hoge nauwkeurigheid en goede herhaalbaarheid binnen het meetbereik.
● Snelle responstijd.
● Standaard mechanische interface, eenvoudig te installeren.
● RS485-communicatie-uitgang, standaard MODBUS RTU-protocol.

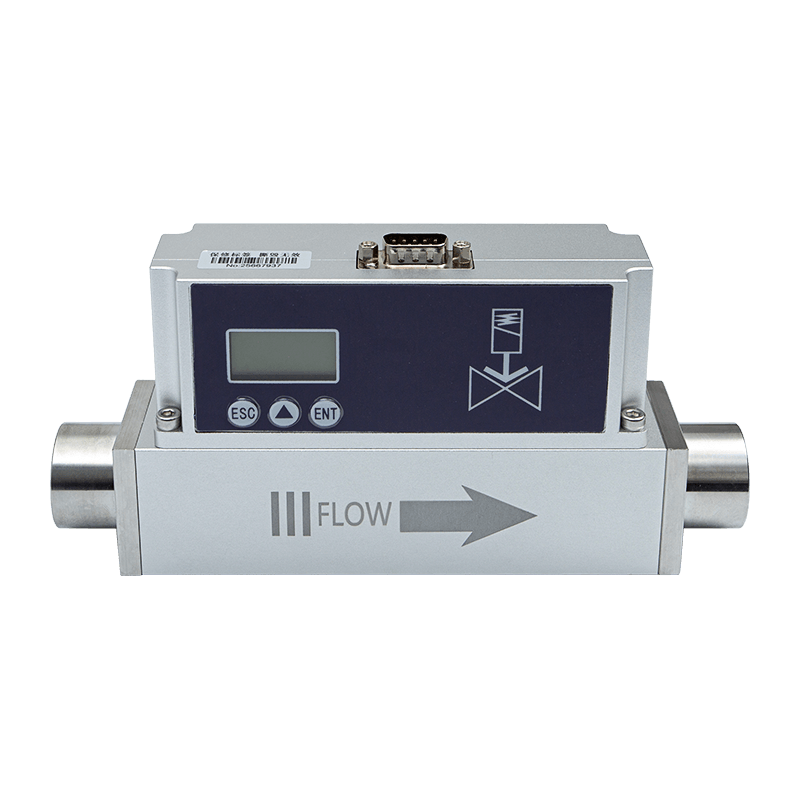

● Het LCD-scherm geeft de momentane en cumulatieve stroomsnelheden weer, wat een duidelijke en intuïtieve leeservaring biedt. De stroomsnelheden kunnen worden geregeld via knopinvoer, en de gecontroleerde en realtime stroomsnelheden worden direct weergegeven op het LCD-scherm.
● Standaardconfiguratie omvat 4-20mA invoer/uitvoerregeling.
● Aanpasbare 0-5V of 0-10V invoer/uitvoerregeling
Productintroductie
De AI-FC proportionele klepgestuurde thermische gasmassastroommeter is een thermische gasstroomsensor met proportionele klepstroomregeling, ontworpen en ontwikkeld met behulp van een geavanceerde micro-elektromechanische systeem (MEMS) stroomdetectiechip. Het combineert digitale signaalverwerkingstechnologie en flow control-algoritmen om nauwkeurige controle en intelligente verwerking van de stroomsnelheid van verschillende gassen te bereiken.
Proportionele klepgestuurde flowmeters worden gekenmerkt door een hoge nauwkeurigheid en sterke anti-interferentiemogelijkheden. De bypassvloeistof in de verdeler bevindt zich in een laminaire stromingstoestand, waardoor de meting en regeling stabieler en nauwkeuriger zijn, waardoor deze geschikt is voor de meting en procesregeling van verschillende schone gassen met een kleine stroom.
Technische parameters
| werkende voeding | DC24V/12W |
| Nauwkeurigheid (%) | Controlenauwkeurigheid: ±1,0% SP, meetnauwkeurigheid: 1% fs |
| Regel- en meetbereikverhouding | 1:100 |
| Ventieltype | Normaal gesloten type |
| Bedrijfstemperatuur | -10~55℃ |
| vochtigheid | <95%RH (geen vorst, geen ijs, geen condensatie) |
| Stroomspecificaties | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30)SLM (0~50, 100) SLM (0-200, 300) SLM |
| Werkdrukbereik | Meting: 0-1,5 MPa Controle: 10SCCM-30SPLM Druk: 0,1-1,0 MPa 100 SPLM-druk: 0,1-0,65 MPa 300 SPLM-druk: 0,1-0,5 MPa |
| Typische besturingsresponstijd | Minder dan 1,5 seconde (T90) |
| Meet de responstijd | <50ms |
| Uitvoermethode | 4-20mA (1-5V), 0-5V en 0-10V kunnen worden aangepast. |
| Communicatiemethoden | RS485 (Modbus RS485-protocol) |
| Controlemethode | Knopbediening, Modbus, 4-20mA (1-5V), 0-5V en 0-10V kunnen worden aangepast. |
| Mechanische verbinding | G1/4, PT1/2 interne schroefdraad; andere draden kunnen worden aangepast. |
| Beschermingsniveau | IP40 |
werden gemeten bij 25 ℃, 101,32 kPa en in droge lucht.
Andere kenmerken
| Selecteerbare standaard temperatuuromstandigheden | 0°, 20°, 25°, instelbaar door de gebruiker, standaard is 25° |
| Selecteerbare gassoort | Lucht, N2, O2, CH4, Ar, CO2, He, H2, C3H8 |
| Normaal bedrijfsdrukverschil | 0,1-0,8 MPa, debiet <= 30 SLM 0,1MPA-0,6MPA 30SLM < Specificatie stroomsnelheid <= 100SLM 0,1 MPa -0,4 MPa 100 SLM < Stroomspecificatie < 300 SLM |
| Onconventioneel werkdrukverschil | Advies op maat beschikbaar |
