Productoverzicht
Passieve draadloze temperatuursensor is een eenkanaals, uiterst nauwkeurige passieve temperatuursensor, bestaande uit een temperatuursensor, signaalmodulatie- en versterkingsapparaat, logisch regelcircuit, draadloos communicatiecircuit en antenne. Deze temperatuursensor maakt gebruik van CT-inductie-energieextractietechnologie, waardoor hij geschikt is voor de meeste scenario's voor temperatuurmetingen met de juiste stroomaansluitingen. Er is geen externe voeding of batterijvoeding nodig, wat aanzienlijke voordelen biedt op het gebied van productstabiliteit en installatiegemak in vergelijking met extern gevoede temperatuursensoren die moeilijk te implementeren zijn en batterijgevoede sensoren die gevoelig zijn voor de impact van de omgevingstemperatuur op hun levensduur.

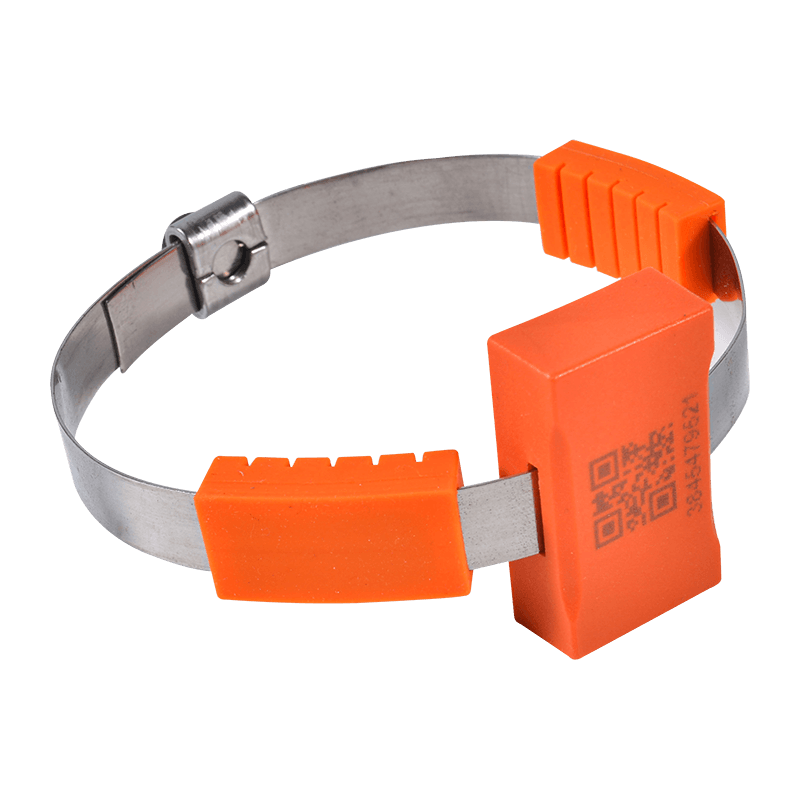

Deze temperatuursensor beschikt over eenkanaals temperatuurdetectie en maakt gebruik van een strap-on montagemethode, waardoor direct contact met het te meten object mogelijk is voor een eenvoudige en veilige installatie. Het maakt gebruik van draadloze communicatie met ultralaag vermogen, waarbij de verzamelde driekanaalstemperatuurgegevens via een draadloos netwerk naar een draadloze temperatuurmetingshost worden verzonden. Het product wordt voornamelijk ingezet in toepassingen zoals laagspanningsschakelapparatuur.
Belangrijkste technische parameters
| parameter | Temperatuurmeetbereik: -40 ~ 150 ℃ |
| Meetnauwkeurigheid: ±1℃ |
| Temperatuurbemonsteringsfrequentie: standaard 10 ~ 30 seconden (willekeurig). |
| Draadloze frequentie: 433 MHz |
| Draadloze transmissieafstand: ≥ 350 meter (open ruimte) |
| Bedrijfsvermogen: inductief vermogen, geïnduceerde stroom groter dan 3A |
| Startstroom: < 5A |
| Vereiste spanningsniveau voor sensorinstallatielocatie: ≤ 220KV |
| Primaire stroomvereiste voor de installatielocatie van de sensor: ≤5000A (voor stromen hoger dan 5000A kunt u contact opnemen met het technisch personeel van de fabrikant om de omstandigheden ter plaatse te beoordelen). |
| Installerenatiemethode: gebundeld |
| Afmetingen hoofdgedeelte: 24 mm * 22 mm * 10 mm |
| Install Deel | Afneembare hoogspanningsschakelapparatuur: rails, vaste contacten, kabelaansluitingen, enz. Laagspanningsschakelaars: uitgaande klemmen, ingangs- en uitgangsklemmen van de stroomonderbreker. Buisrails, koperen rails, onderstationterminals, enz. |
| Vaste hoogspanningsschakelapparatuur: rails, scheidingsschakelaars, kabelaansluitingen, enz. |
| Laagspanningsschakelaars: inlaat van stroomonderbrekers, uitlaat, kabeluitlaat, enz. |
| Installatiestappen |  Stap 1: Schat de lengte van de installatielocatie en steek de juiste lengte door de module; plaats de stroomverzamelplaat en de zachte siliconen in de sensor (met de gegolfde kant van de zachte siliconen naar beneden gericht, uitgelijnd met de temperatuurwaarnemingspositie). |
| Stap 2: Wikkel de module rond de stroombron (hoofdstroompad) zodat het temperatuurmeetpunt contact maakt met het te meten onderdeel en draai de legeringsplaten aan beide zijden vast; overlap dan de twee uiteinden onder de clips. Draai de schroeven vast met een inbussleutel. |
