Productbeschrijving en systeembeoordelingen

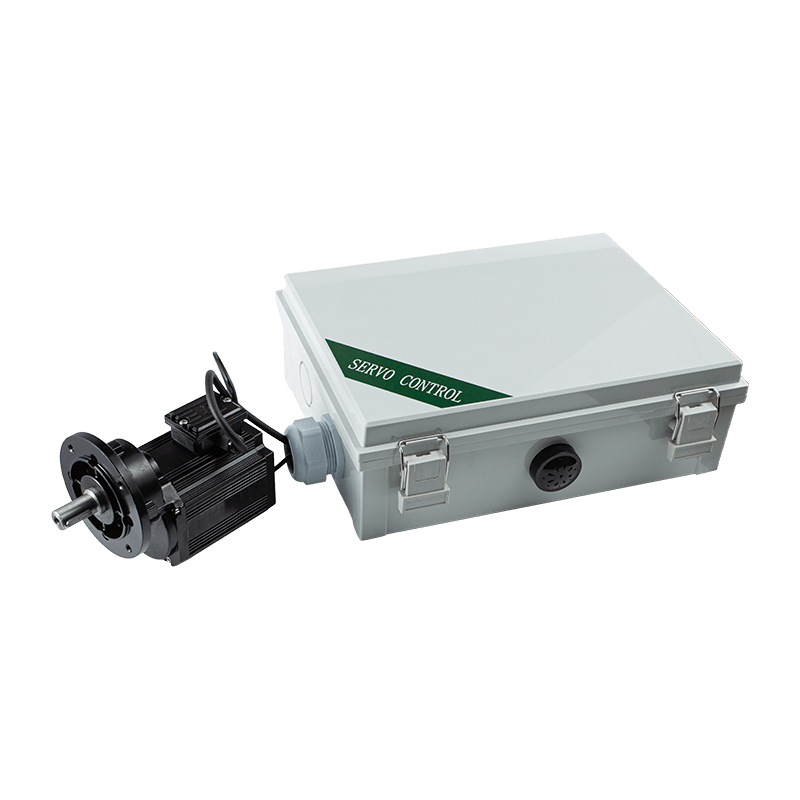

Kernspecificaties: De controller heeft een nominaal vermogen van 0,75 kW en werkt op een nominale spanning van 220 V.

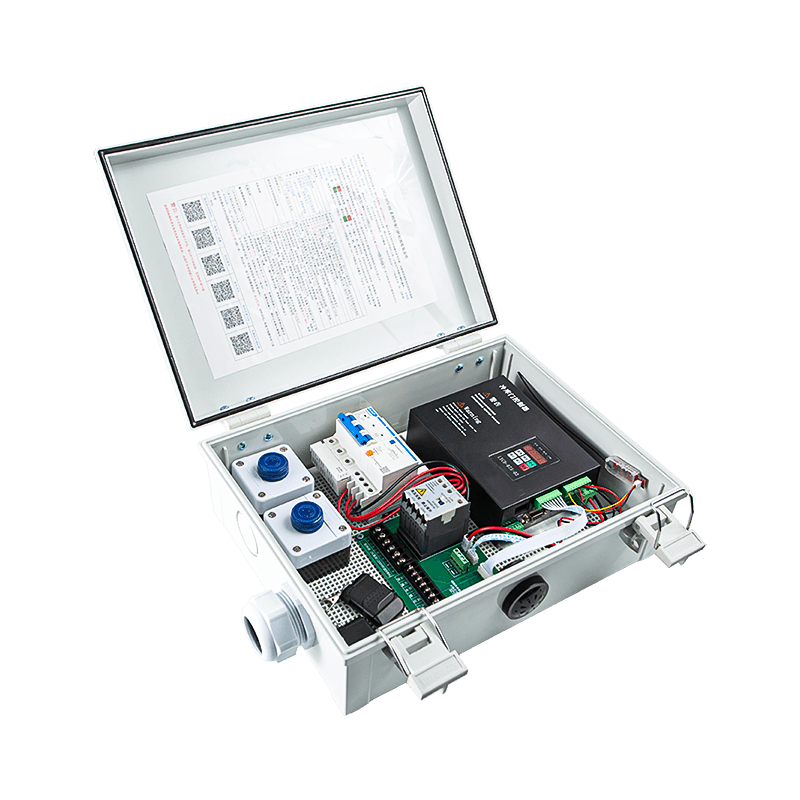

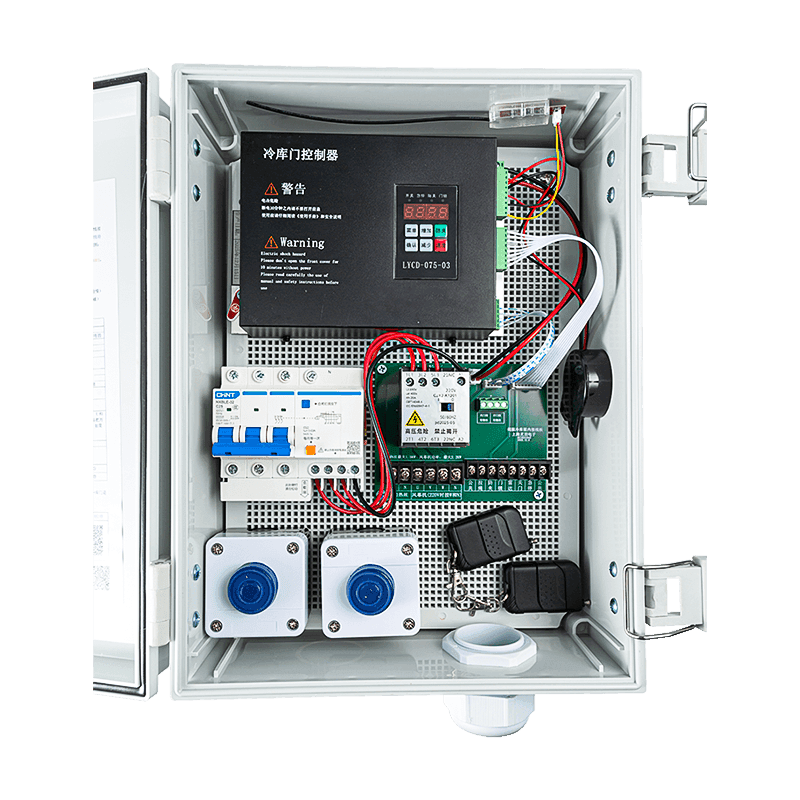

Systeemintegratie: Deze bevindt zich doorgaans in de AIG-1500L-01J koelkastdeurbedieningskast.
Compatibele motor: Het systeem maakt gebruik van de MT01-JS-45N (DLG-56S-45), een driefasige reductiemotor met permanente magneet, met een nominaal koppel van 45 N.m en een reductieverhouding van 1:6,45.
Ondersteuning voor randapparatuur: De controller bevat speciale uitgangen voor externe verwarmingsdraden (tot 1 kW bij 220 V) om bevriezing van de deur te voorkomen en externe luchtgordijnen (tot 2,2 kW) om de klimaatbeheersing te behouden.
Toepassingen
Primaire omgeving: Het is ontworpen voor koelopslagfaciliteiten en beheert zware schuifdeuren die een hoog koppel en precisie vereisen.
Milieubestendigheid: Het systeem is gebouwd om zware omstandigheden te weerstaan, waarbij de motor geschikt is voor omgevingstemperaturen tussen -25°C en 50°C en een relatieve vochtigheid tot 95%.
Belangrijkste kenmerken
Spraakgestuurde inbedrijfstelling: De controller beschikt over een geautomatiseerde foutopsporingsmethode waarbij een luidspreker een aftelling en gesproken aanwijzingen geeft om de gebruiker door de zelftest en breedtemeting van de deur te begeleiden.
Flexibele I/O-interface: biedt terminals voor een breed scala aan externe signalen, waaronder trekkoorden, radar, deursloten, noodstoppen en anti-knelsensoren.
Aanpasbare parameterisering: Gebruikers kunnen negen versnellingen, de startstroom van de motor en specifieke aanhaalmomenten aanpassen voor wanneer de deur de volledig open of gesloten positie bereikt.
Programmeerbare relais: Drie relaisuitgangen kunnen worden toegewezen aan verschillende functies, zoals luchtgordijnschakeling, bibliotheekbezetsignalen of alarmuitgangen.
Beheer op afstand: Het systeem bevat een ontvangermodule voor afstandsbediening met eenvoudige codekoppelings- en wisprocedures voor draadloze bediening.
Productprestatieparameters
| Ingangsspanning | 176–264 V AC, 50/60 Hz |
| Motorcontrole | Regelbare hoogspanningsservomotorreductor, maximaal uitgangsvermogen 1500 W |
| Ingangssignalen | Openen, sluiten, stoppen, anti-knijp-/brandbeveiliging, deurslot, radar, etc. |
| Uitgangen | 380 VAC luchtgordijnmotor, 220 VAC verwarmingselement, zoemer, openstandsignaal, sluitstandsignaal |
| Communicatie | Eén RS485-interface, waardoor netwerkbesturing mogelijk is |
