Productbeschrijving en toepassingen
Primair gebruik: Deze controller is speciaal ontworpen om de bediening van schuifdeuren voor koelopslag te beheren.

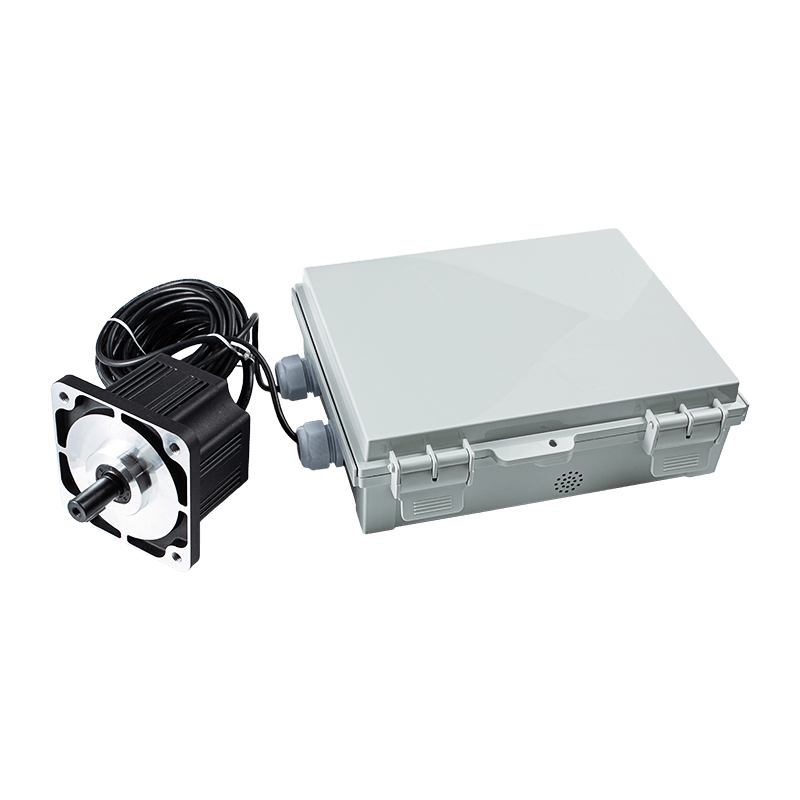

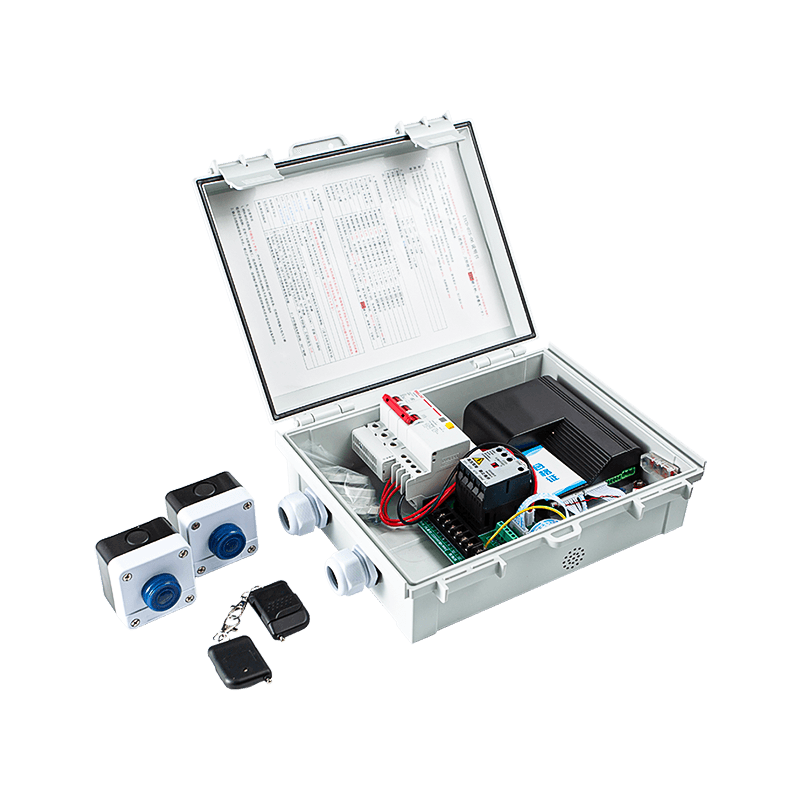

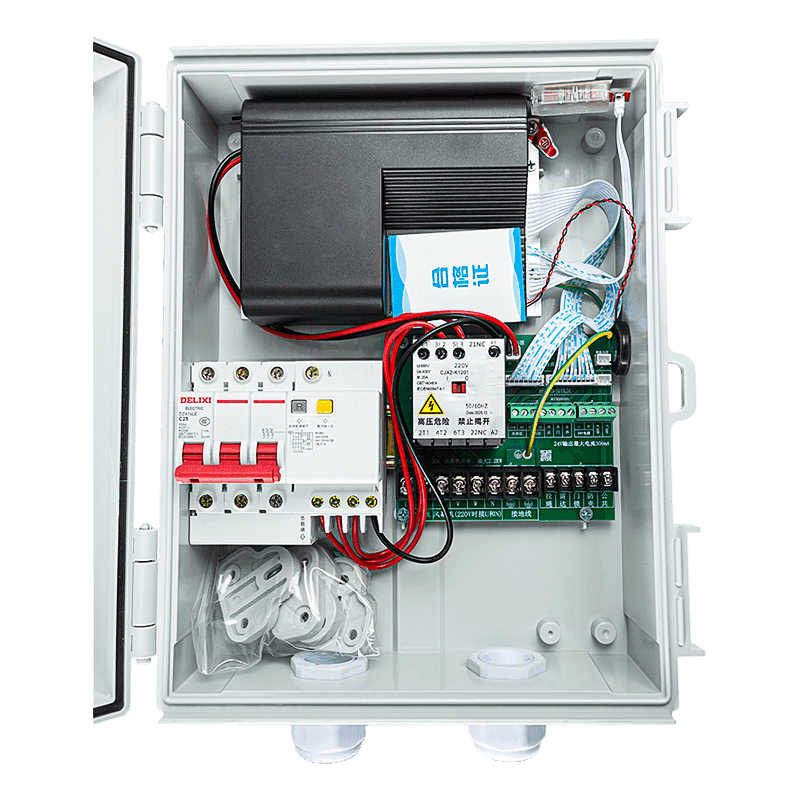

Systeemcomponenten: Het systeem omvat doorgaans de AIG-1500P-02Y-bedieningskast, de AIG-750L-06-controller (verkrijgbaar in spraak- of touchscreenmodellen) en een compatibele borstelloze gelijkstroommotor.
Doelomgeving: De compatibele motoren zijn ontworpen voor koude opslag en zijn gebouwd om te werken bij temperaturen van -30°C tot 60°C.
Belangrijkste kenmerken
Aanpasbare bediening: Gebruikers kunnen een breed scala aan parameters aanpassen, waaronder openings-/sluitsnelheden, koppel en vertraagde sluitingstijden.
Geavanceerde bewaking: Het systeem beschikt over een bewakingsmenu (parameters N01-N24) om real-time gegevens bij te houden, zoals uitgangsfrequentie, stroom, deurpositie, foutregistraties en totale looptijden.
Interface en indicatoren: Het digitale buizendisplay gebruikt specifieke codes om de status aan te geven:
Stand-by: geeft "000" weer.
Ingangssignalen: Identificeert bronnen zoals afstandsbedieningen (100), trekkoorden (200), radar (300) en anti-knelsensoren (400).
Bedrijfsstatus: Toont of de deur opengaat (001) of sluit (002).
Geïntegreerde randapparatuur: De controller beheert externe componenten zoals verwarmingsdraden (tot 1 kW) en luchtgordijnen (tot 2,2 kW).
Voordelen en veiligheidsfuncties
Veiligheidsvoorzieningen: Het systeem beschikt over anti-knijpkoppelinstellingen en bepalingstijden om ongelukken te voorkomen.
Opmerking: Beknellingsbeveiliging is niet actief binnen 20 cm van de volledig open of gesloten stand.
Betrouwbaarheid: De motoren zijn voorzien van isolatieklasse B en zijn vochtbestendig, waardoor ze geschikt zijn voor omgevingen met een hoge luchtvochtigheid die typisch zijn voor koude opslag.
Onderhoudsgemak: De controller registreert de laatste vier fouten (E01-E99), waardoor technici snel problemen kunnen diagnosticeren zoals defecten aan de Hall-sensor (E02), onderspanning (E05) of te hoog toerental (E15).
Flexibele bediening: Ondersteunt meerdere werkmodi, waaronder paneelklikbediening of externe bedieningsmodi (radar, trekkoord, enz.).
Belangrijke veiligheidsopmerking: Om door hoogspanning veroorzaakte elektriciteit en het risico op een elektrische schok te voorkomen, moet de aardedraad van de motor worden aangesloten op het aardingsmerkteken van de controller.
Productprestatieparameters
| Ingangsspanning | 176–264 V AC, 50/60 Hz |
| Motorcontrole | Ondersteunt hoogspannings-DC borstelloze motor, maximaal uitgangsvermogen 1500 W |
| Ingangssignalen | Openen, sluiten, stoppen, anti-knijp-/brandbeveiliging, deurslot, weerstand tegen radartemperatuurdetectie, enz. |
| Uitgangen | 380 VAC luchtgordijnmotor, 220 VAC verwarmingselement, zoemer, uitgang open positie, uitgang gesloten positie |
| Communicatie | Eén RS-485-interface voor netwerkbesturing |
| Toepassingsbereik | Deuren voor koude opslag, industriële schuifdeuren voor zwaar gebruik |
