Kenmerken
● Volledig ontworpen uit 316L roestvrij staal, met een IP68-beschermingsgraad.
● Ruim 2 keer de overdruk, en tot 5 keer de overdruk voor een bereik van minder dan 5 meter.
● Ontwerp voor anti-interferentie- en blikseminslagbeveiliging.
● Hoge precisie, hoge stabiliteit en hoge betrouwbaarheid.
Toepassingsgebieden
● Aardolie-, chemische en energie-industrie.
● Stedelijke watervoorziening, hydrologische verkenning, geologie.
● Industrieën zoals detectie en controle van vloeistofdruk.
Productoverzicht

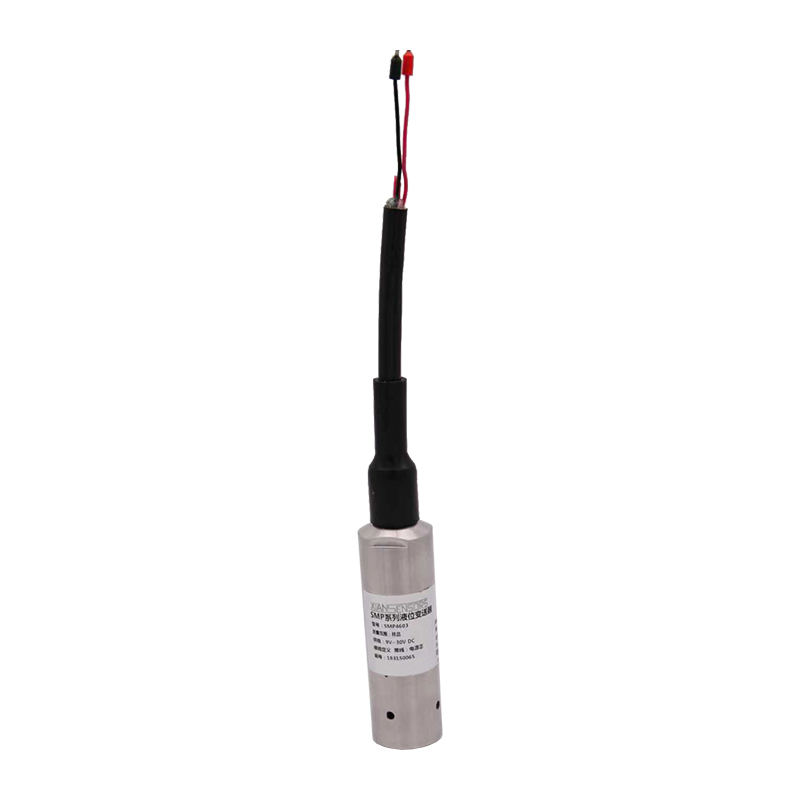

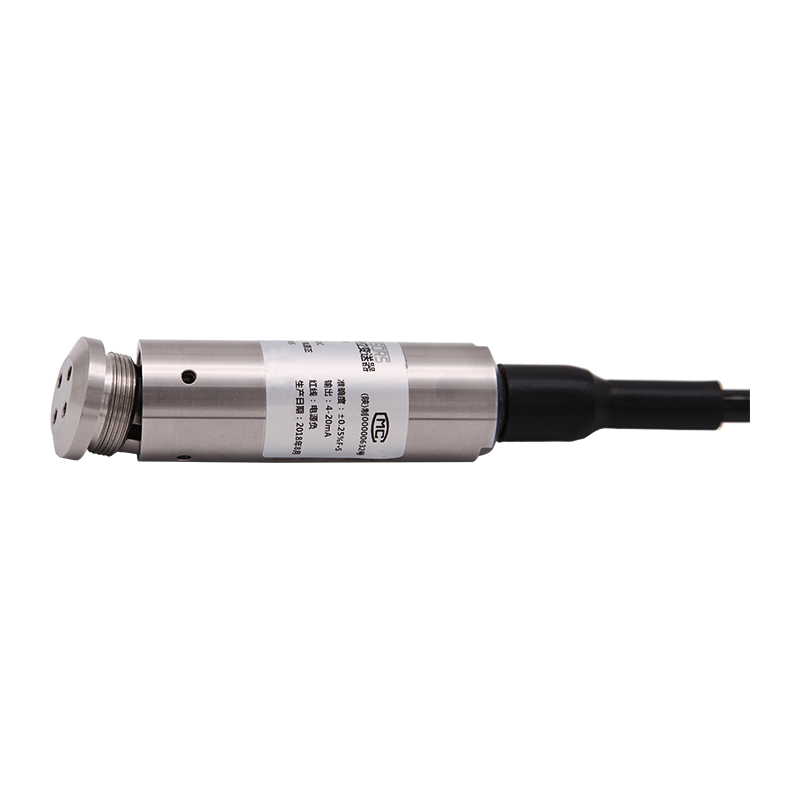

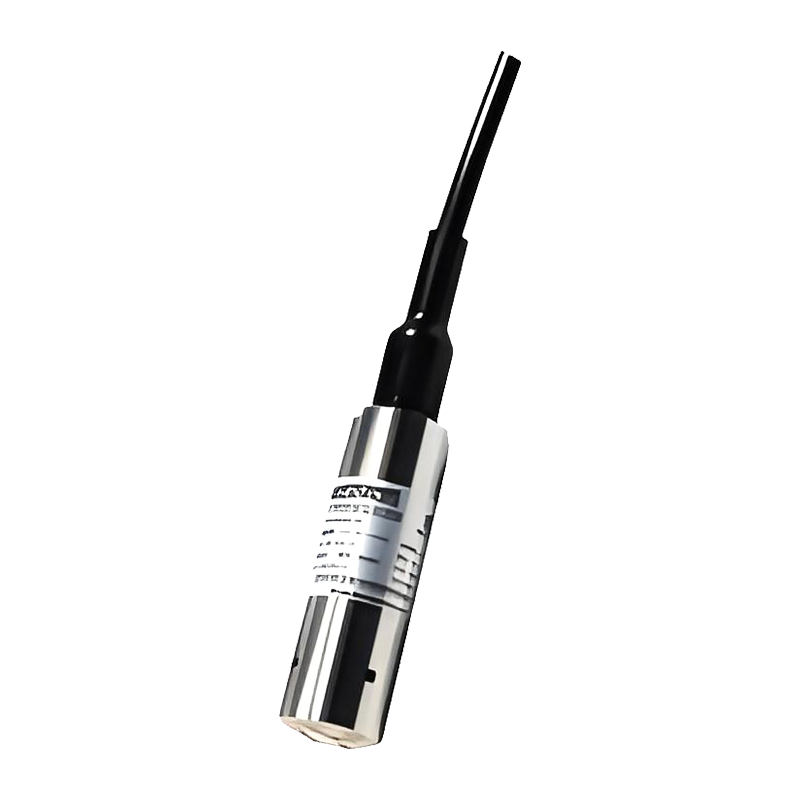

De AI-LE onderwaterniveautransmitter voor algemeen gebruik maakt gebruik van een hoogwaardige diffuse siliciumdruksensor als meetelement. Het meet de hydrostatische druk van de vloeistof, die evenredig is met de vloeistofdiepte, en zet deze via een signaalconditioneringscircuit om in een standaard stroom- of spanningssignaal om een nauwkeurige meting van de vloeistofdiepte te bereiken.
Dit product is geschikt voor het meten van het vloeistofniveau van verschillende media in de petrochemische, metallurgische, energie-, farmaceutische, watervoorziening- en afvoersystemen en andere industrieën.
Externe structuur: (eenheid: mm)
Technische parameters:
| Drukparameters |
| Bereik | 0 mH2O~1 mH2O┅200 mH2O |
| Overbelasting | 2 keer volledige druk, 5 keer overdruk voor bereiken inclusief 5 mH2O. |
| Elektrische parameters |
| Uitvoertype | Huidig type | Spanningstype |
| Voeding | 9~30V gelijkstroom | 12~30 V gelijkstroom |
| Uitgangssignaal | 4mA~20mA DC (tweedraadssysteem) | 0/1V~5/10V DC (driedraadssysteem) |
| Belastingsweerstand | ≤（U-9）/0,02 Ω (tweedraadssysteem) | ≥10k (driedraadssysteem) |
| Structurele parameters |
| Behuizing | Roestvrij staal |
| Sensor | 316L roestvrij staal |
| Afdichtingsring | Fluorrubber |
| Kabel | ∅7,5 mm polyethyleen speciale kabel |
| Beschermingsniveau | IP68 |
| Omgevingsomstandigheden |
| Mediageschiktheid | Diverse vloeistoffen die 316L roestvrij staal en fluorrubber niet aantasten |
| Compensatie temperatuur | -10℃~80℃ |
| Bedrijfstemperatuur | -20℃~85℃ |
| Opslagtemperatuur | -40℃~125℃ |
| Prestatie-indicatoren |
| Nauwkeurigheid | ±0,25% FS (typisch) | ±0,5%FS (maximaal) |
| Nulpunttemperatuurfout | ±0,05%FS/℃ (≤5 mH2O) | ±0,02%FS/℃ (>5 mH2O) |
| Gevoeligheidsfout | ±0,05%FS/℃ (≤5 mH2O) | ±0,05%FS/℃ (>5 mH2O) |
| Stabiliteit op lange termijn | ±0,3%FS/jaar (maximaal) |
