Kenmerken
● Betrouwbare prestaties, veilig en gemakkelijk te gebruiken
● Het beschikt over kortsluitbeveiliging en bescherming tegen omgekeerde polariteit.
● Het kan de manometerdruk, de absolute druk en de afdichtingsreferentiedruk meten.
● Ontwerpvereisten van ExiaⅡCT6 conform nationale norm GB3836.4
Toepassingsgebieden
● Aardolie-, chemische en energie-industrie
● Stedelijke watervoorziening en hydrologische verkenning
● Accessoires voor uitrusting, hydrauliek en andere industrieën

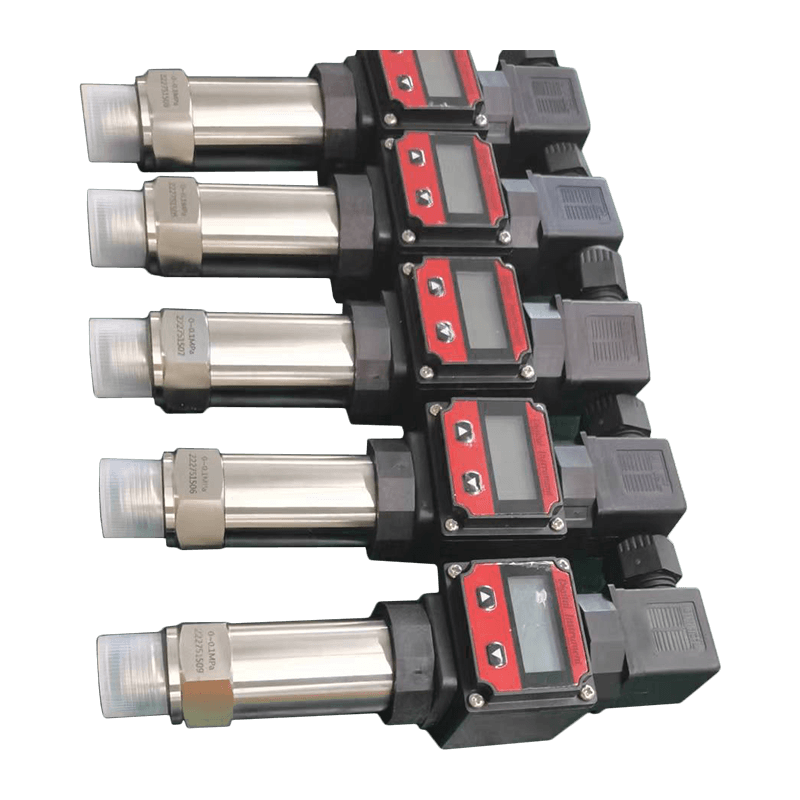

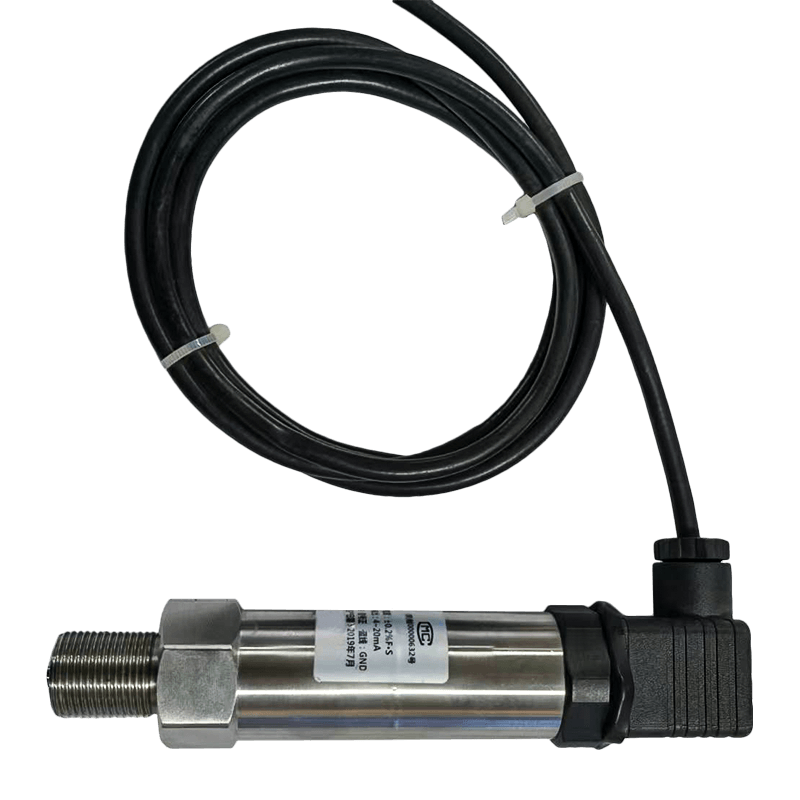

De AI-TE universele piëzoresistieve druktransmitter is een piëzoresistieve druktransmitter, ontwikkeld en vervaardigd door ons bedrijf. Het kan de nulpunt- en volledige uitvoer aanpassen. Het maakt gebruik van een piëzoresistieve druksensor met hoge stabiliteit en betrouwbaarheid, evenals een krachtig zenderspecifiek circuit, wat resulteert in stabiele en betrouwbare algehele prestaties.
De producten worden veel gebruikt bij het detecteren en controleren van vloeistofdruk in sectoren zoals de aardolie-, chemische, energie-, hydrologie- en geologiesector.

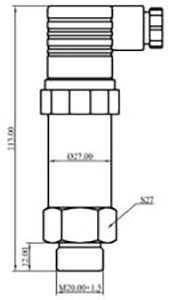

Externe structuur: (eenheid: mm)
 |  |
| Hirschmann-type | Kabeltype |
Technische parameters:
| Drukparameters |
| Bereik | -0,1 MPa⋯0MPa~0,01 MPa⋯100MPa |
| Overbelasting | 2 maal de volledige druk of 110 MPa (welke van de twee het laagst is) |
| Soort spanning | Overdruk, absolute druk, afgedichte overdruk |
| Elektrische parameters |
| Uitvoertype | Huidig type | Spanningstype |
| Voeding | 9~30V gelijkstroom | 12~30 V gelijkstroom |
| Uitgangssignaal | 4mA~20mA DC (tweedraadssysteem) | 0/1V~5/10V DC (driedraadssysteem) |
| Belastingsweerstand | ≤（U-9）/0,02 | ≥10k |
| Isolatieweerstand | 100MΩ, 100V gelijkstroom |
| Structurele parameters |
| Behuizing | Roestvrij staal |
| Sensor | 316L roestvrij staal |
| Afdichtingsring | Fluorrubber |
| Kabel | ∅7,5 mm polyethyleen speciale kabel |
| Beschermingsniveau | IP65 (plug-in-type) | IP68 (kabeltype) |
| Omgevingsomstandigheden |
| Mediageschiktheid | Diverse vloeistoffen die 316L roestvrij staal en fluorrubber niet aantasten |
| Compensatie temperatuur | -10℃ tot 80℃ |
| Bedrijfstemperatuur | -30℃~ 80℃ |
| Opslagtemperatuur | -40℃~125℃ |
| Prestatie-indicatoren |
| Nauwkeurigheid | ±0,25% FS (typisch) | ±0,5%FS (maximaal) |
| Nulpunttemperatuurcoëfficiënt | 0,03%FS/℃ (≤100kPa); 0,02%FS/℃ (>100kPa) |
| Temperatuurcoëfficiënt op volledige schaal | 0,03%FS/℃ (≤100kPa); 0,02%FS/℃ (>100kPa) |
| Stabiliteit op lange termijn | ±0,3%FS/jaar (maximaal) |
