Kenmerken
Meetbereik: -0,1 MPa...0 MPa~0,01 MPa...100 MPa.
Met display wordt de drukwaarde in realtime weergegeven.
Nulpunt- en volledige kalibratie zijn handig.
Beveiliging tegen omgekeerde polariteit en stroombegrenzingsbeveiliging.
Bestand tegen blikseminslag en drukschokken.
Hoge precisie, hoge stabiliteit en hoge betrouwbaarheid.
Toepassingsgebieden
Industriële procesbeheersing
Hydraulische meting
Drukmeting in diverse ruwe omgevingen
Productoverzicht

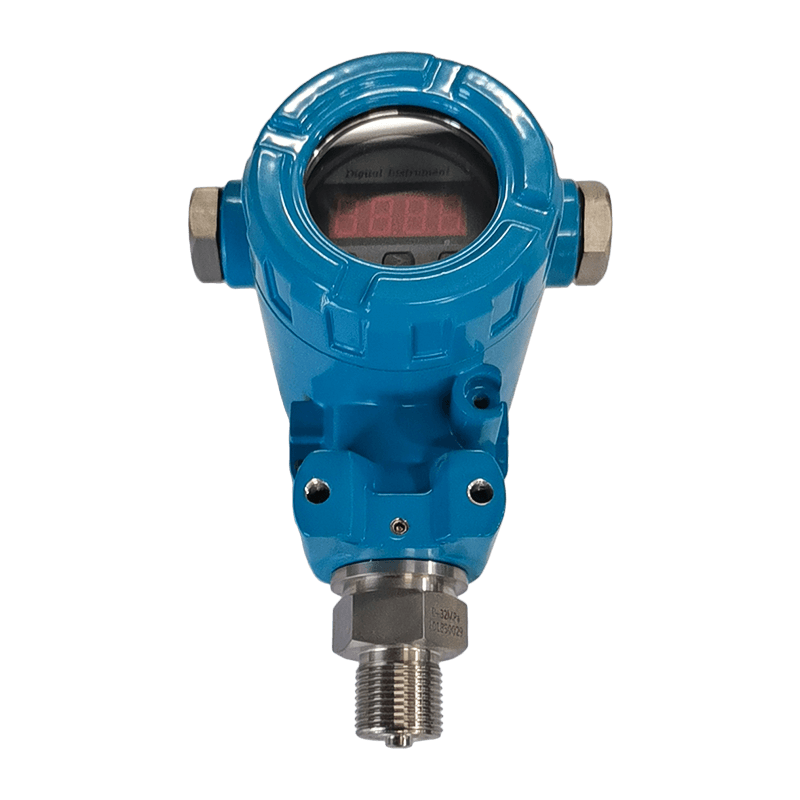

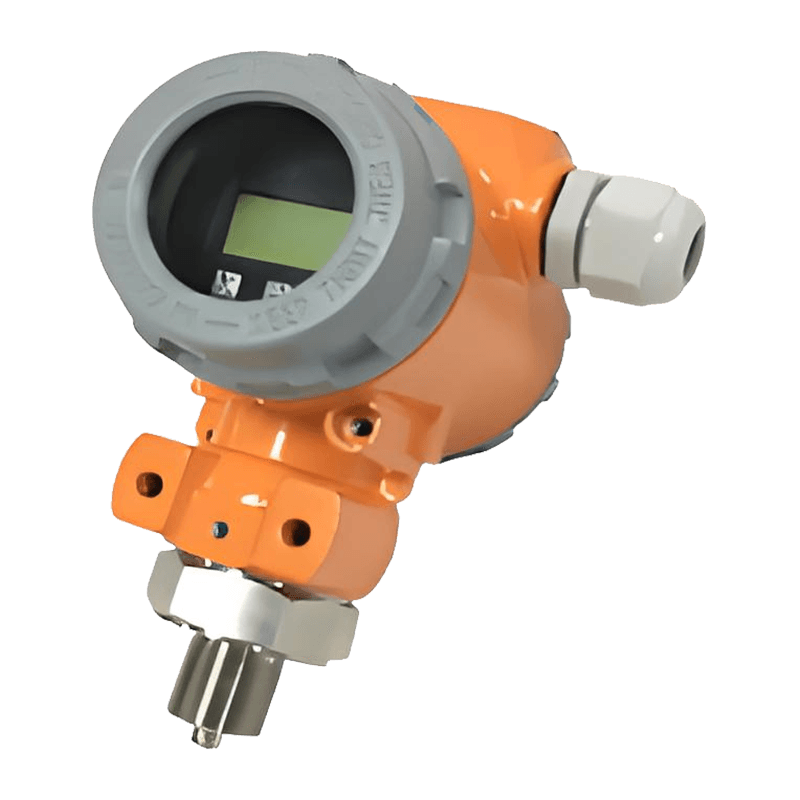

De explosieveilige AI-TD-druktransmitter met digitaal display maakt gebruik van een siliciumdruksensor met een roestvrijstalen membraan als signaalmeetelement en maakt gebruik van een speciaal IC-circuit voor nulpunt- en temperatuurprestatiecompensatie over een breed temperatuurbereik. Deze druktransmitter is voorzien van een digitaal LCD-display en is explosiebestendig gecertificeerd.
Dit product wordt gebruikt voor drukmetingen in industriële processen zoals aardolie, chemicaliën, metallurgie, energie en hydrologie.

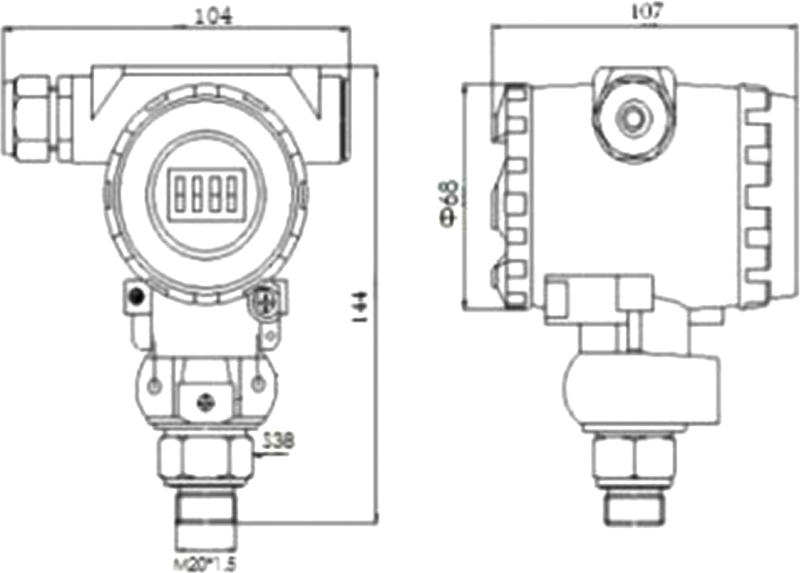

Externe structuur: (eenheid: mm)
Deze afbeelding is alleen ter referentie; het daadwerkelijke product prevaleert. Drukinterfaces kunnen worden aangepast.
Technische parameters:
| Drukparameters |
| Bereik | -0,1 MPa...0 MPa~0,01 MPa...100 MPa |
| Overbelasting | 2 keer volledige schaal of 110 MPa (welke van de twee het laagst is) |
| Soort druk | Overdruk, absolute druk, afgedichte overdruk |
| Elektrische parameters |
| Voeding | 12~32V gelijkstroom |
| Uitgangssignaal | 4mA~20mA DC (tweedraadssysteem) |
| Belastingsweerstand | ≤ (U-12) /0,02 Ω |
| Structurele parameters |
| Behuizing | Explosieveilige behuizing van gegoten aluminium |
| Sensor | 316L roestvrij staal |
| Afdichtingsring | Fluorrubber |
| Beschermingsniveau | IP65 |
| Omgevingsomstandigheden |
| Mediageschiktheid | Diverse vloeistoffen die 316L roestvrij staal en fluorrubber niet aantasten |
| Compensatie temperatuur | - 10℃~80℃ |
| gemiddelde temperatuur | -30℃~80℃ (LCD-schermtype: -20℃~80℃) |
| Opslagtemperatuur | -40℃~125℃ (LCD-schermtype: -20℃~80℃) |
| Prestatie-indicatoren |
| Nauwkeurigheid | ≤±0,1%FS (minimaal) | ≤±0,25%FS (typisch) | ≤±0,5%FS (maximaal) |
| Nulpunttemperatuurcoëfficiënt | ±0,03%FS/℃ (≤100kPa) | ±0,02%FS/℃ (>100kPa) |
| Temperatuurcoëfficiënt op volledige schaal | ±0,03%FS/℃ (≤100kPa) | ±0,02%FS/℃ (>100kPa) |
| Stabiliteit op lange termijn | ±0,2%FS/jaar (maximaal) |
