Kenmerken
● Groot meetbereik, -0,1 MPa tot 100 MPa.
● Volledig roestvrijstalen constructie, verschillende soorten drukinterfaces.
● Betrouwbare prestaties, veilig en gemakkelijk te gebruiken.
● Verschillende soorten uitgangssignalen.
● Beveiliging tegen omgekeerde polariteit en onmiddellijke overstroom- en overspanningsbeveiliging voldoen aan de EMI-beschermingsvereisten.
● Intrinsiek veilige explosieveilige producten voldoen aan de ontwerpvereisten van de GB3836.4-norm.
● Explosieveilige producten voldoen aan de ontwerpvereisten van de nationale norm GB3836.2.
Productoverzicht

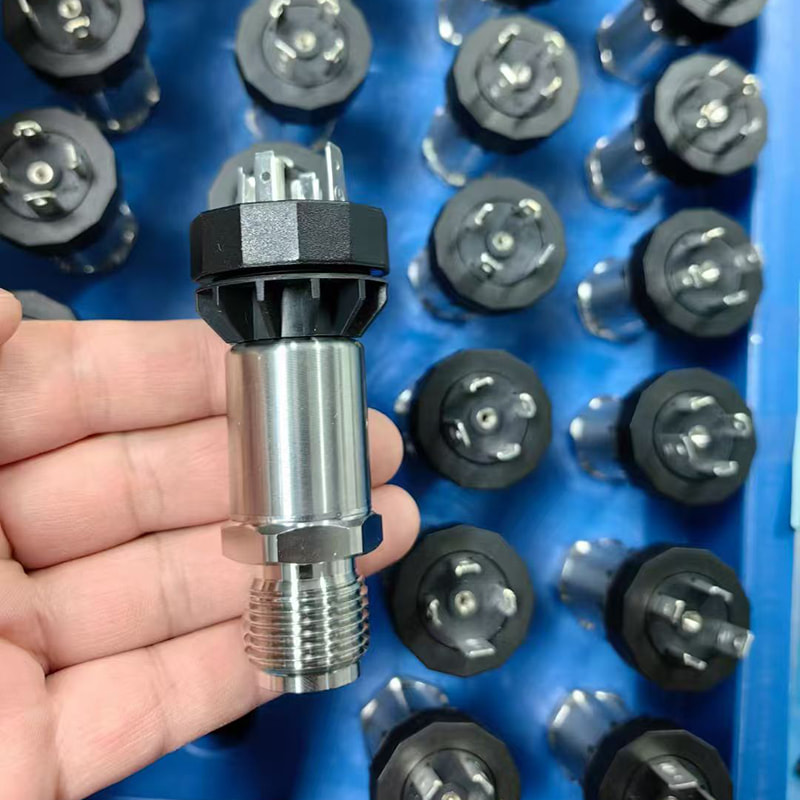

De AI-TH Hirschmann-druktransmitter maakt gebruik van een piëzoresistieve OEM-druksensor met een roestvrijstalen membraan als signaalmeetelement. Het ondergaat geautomatiseerde computertests en maakt gebruik van lasertrimtechnologie voor compensatie van nulpunts- en temperatuurprestaties over een breed temperatuurbereik. Het signaalverwerkingscircuit, gelegen in een roestvrijstalen behuizing, zet het sensorsignaal om in een standaard uitgangssignaal. Het hele product heeft strenge tests en verouderingscontroles van componenten, halffabrikaten en eindproducten ondergaan, waardoor stabiele en betrouwbare prestaties worden gegarandeerd.
Met zijn uitstekende betrouwbaarheid, flexibiliteit en veelzijdigheid wordt dit product veel gebruikt voor drukmeting en -controle in industriële processen zoals aardolie, chemicaliën, metallurgie, energie en waterniveau.

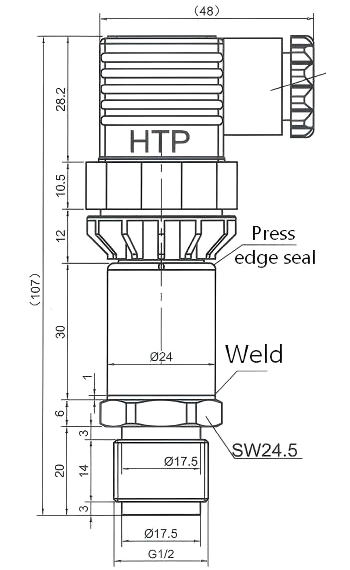

Externe structuur: (eenheid: mm)
Deze afbeelding is alleen ter referentie; het daadwerkelijke product prevaleert. Drukinterfaces kunnen worden aangepast.
Technische parameters:
| Bereik | -0,1M p a ▪▪▪ 0MPa~0,01MPa ▪▪▪ 100MPa |
| Overbelasting | 2 maal volledige druk of 110 MPa (welke lager is) |
| Soort spanning | Overdruk, absolute druk of afgedicht overdruktype |
| Nauwkeurigheid | ±0,5%FS |
| Stabiliteit op lange termijn | Maximaal ±0,3%FS/jaar |
| Nulpunttemperatuurcoëfficiënt | 0,03%FS/℃ (≤100kPa); 0,02%FS/℃ (>100kPa) |
| Temperatuurcoëfficiënt op volledige schaal | 0,03%FS/℃ (≤100kPa); 0,02%FS/℃ (>100kPa) |
| Compensatie temperatuur | -10℃~80℃ |
| Bedrijfstemperatuur | -30℃~80℃, intrinsiek veilig type -10℃~60℃ |
| Opslagtemperatuur | -40℃~125℃ |
| Uitvoertype | Stroomtype (tweedraadssysteem) | Spanningstype (driedraadssysteem) |
| Voeding | 10~30VDC | 10~30VDC |
| Uitgangssignaal | 4mA~20mADC | 0/1~5/10VDC |
| Isolatieweerstand | 100MΩ, 100VDC |
| Bescherming van de behuizing | IP65 (plug-in-type) |
| Elektrische aansluiting | Hessmann |
| Drukaansluiting | G1/2 externe draad (aanpasbaar op aanvraag) |
