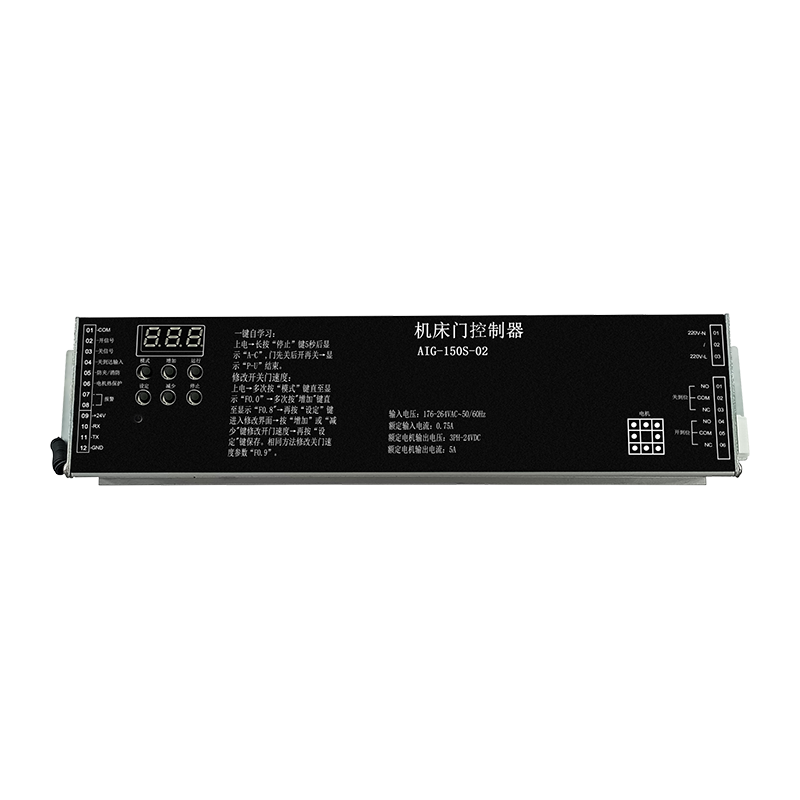

Productbeschrijving en toepassingen
Doeltoepassing: Deze controller is speciaal ontworpen voor de geautomatiseerde bediening van deuren van werktuigmachines.
Systeemtype: Het is een borstelloze DC-controller die gebruik maakt van een volledig gesloten ruimtevector-PWM-besturing om de motorbeweging te beheren.
Fysiek profiel: De unit is compact, met afmetingen van 261 x 64 x 41 mm (LxBxH).
Belangrijkste kenmerken
Debugging met één toets: Het systeem bevat een vereenvoudigde “A-c” zelflerende functie die automatisch de deurbeweging meet en de beginhoek van de motor identificeert.
Uitgebreide besturingsinterface: Met een digitaal toetsenbord kunnen gebruikers tussen modi schakelen, realtime gegevens (snelheid en stroom) bewaken en functieparameters wijzigen.
Operationele curven op meerdere niveaus:
Groepen voor openen (O) en sluiten ©: Ondersteunt vier verschillende snelheidsniveaus (Lv1–Lv4) met aanpasbare instellingen voor acceleratie, vertraging, “jerk” (soepelheid) en kussenafstanden.
Configureerbare I/O:
Ingangen: Ondersteunt externe signalen voor open/dicht-commando's, eindschakelaars en veiligheids-/brandlinkingangen.
Relaisuitgangen: Bevat drie relais die kunnen worden geprogrammeerd voor 15 verschillende functies, zoals signalering wanneer de deur volledig open/dicht is of het aangeven van een controllerfout.
Real-time monitoring (N-parameters): Houdt technische gegevens bij, waaronder DC-busspanning, huidige encoderpositie, totale looptijd en deurcyclustellingen (tot miljoenen cycli).
Voordelen en veiligheidsfuncties
Precisie en betrouwbaarheid: Het gebruik van afgeschermde encoderkabels en gesloten-lusregeling zorgt voor een nauwkeurige deurpositionering en voorkomt dat motoren tijdens bedrijf op hol slaan.
Veiligheidsvoorzieningen:
Anti-Pinch Logic: Inclusief programmeerbare “dode zones” en blokkeerdetectietijden om letsel of schade aan apparatuur te voorkomen.
Milieu- en elektrische beveiliging: Beschikt over bescherming tegen blikseminslag en thermische motorbeveiliging (via DI6 of DI5).
Geavanceerde diagnose: De controller slaat de laatste vier fouten op (bijvoorbeeld E-01 voor overstroom, E-02 voor encoderstoring) om snelle probleemoplossing te vergemakkelijken.
Stabiliteit: Inclusief ingebouwde bescherming tegen overspanning, onderspanning, afslaan van de motor en omgekeerde rotatie.
Productprestatiespecificaties
| Ingangsspanning | 176–264 V AC, 50/60 Hz |
| Regelbare 24V DC borstelloze motor of servomotor, maximale uitgangsstroom 7,5 A, maximaal uitgangsvermogen 150 W 24V stroomschakelaar |
| Uitgerust met RS-485-communicatienetwerkfunctie |
| Ingangssignalen | open, dicht, anti-knijp/brand, aankomst, bescherming tegen oververhitting van de motor |
| Uitgangssignalen relais | open positie, gesloten positie, fout |
| Toepasselijk bereik | deuren voor werktuigmachines, speciaal op maat gemaakte functionele deuren, enz. |
