Productbeschrijving

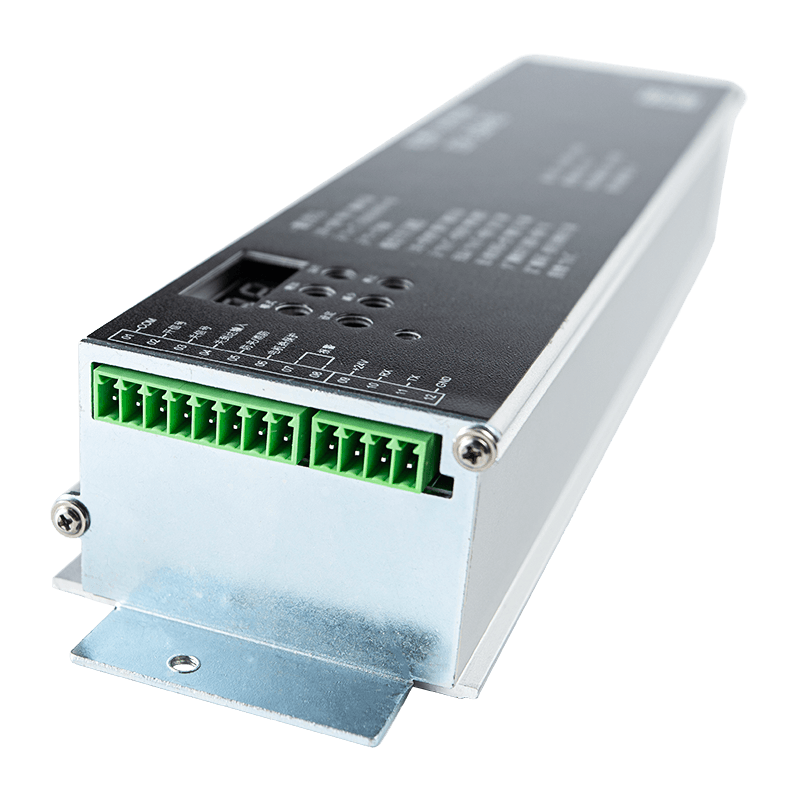

Model: De AIG-150E-02 is een borstelloze DC-controller speciaal ontworpen voor liftdeuren.
Voeding en ingang: Werkt op een eenfasige 220V-ingang met behulp van een driedraads (telecommunicatie) bedradingsmethode.
Systeemcompatibiliteit: Het is ontworpen om te werken met borstelloze gelijkstroommotoren, met name het MT02-WS-100W-model.
Toepassingen
Primair gebruik: Het apparaat dient als schuifdeurcontroller.
Specifieke instellingen: Het systeem bevat configuraties voor specifieke typen deuren, zoals medische poorten (zowel synchrone encoder- als borstelloze DC-versies).
Omgeving: Compatibele motoren zoals de MT01-YC-43W zijn geschikt voor bedrijfstemperaturen tussen -20°C en 50°C.
Belangrijkste kenmerken

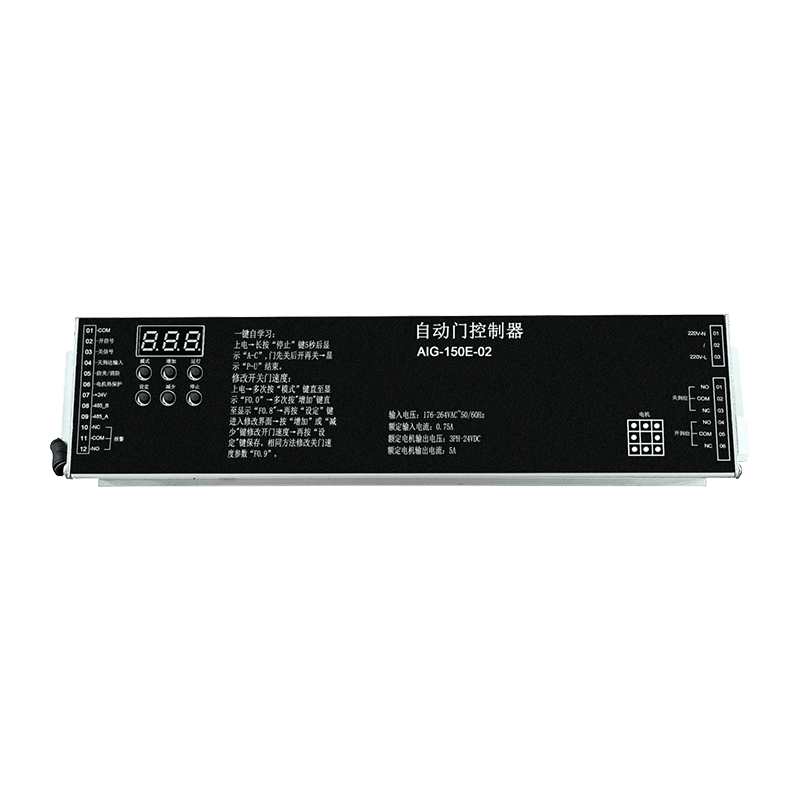

Statusbewaking: een digitaal buisdisplay geeft realtime feedback over de bedrijfsstatus, zoals automatische deurbreedtemeting (A_c), normaal openen (Uoo) en sluiten (Uco).
Aanpasbare parameters:
Gebruikersparameters (P-serie): Maakt aanpassing mogelijk van de openings-/sluitsnelheden, automatische sluitingsvertragingen en anti-knelkoppel.
Technicusparameters (F-serie): Biedt diepere controle over motorpoolparen, reductieverhoudingen en geavanceerde KP/KI-instellingen van de snelheidsring voor soepel accelereren en vertragen.
Koppelcontrole: De controller beheert verschillende koppelfasen, waaronder startkoppel, anti-knelkoppel en houdkoppel zodra de deur op zijn plaats zit.
Bedrijfsmodi: Ondersteunt primaire-secundaire modellen, noodbatterijmodi en een verouderingsdemomodus om te testen,
Voordelen en veiligheidsfuncties
Veiligheidsvoorzieningen: De controller beschikt over een geïntegreerde blokkeerdetectie (instelbare gevoeligheid) om te identificeren wanneer het pad van een deur wordt belemmerd.
Diagnostische hulpmiddelen: Een uitgebreid systeem voor probleemoplossing identificeert specifieke fouten, zoals encoder-/Hall-storing (E02), overspanning (E05) en overbelasting van de motor (E18).
Operationele integriteit: Om de veiligheid te garanderen vereist het systeem een professionele installatie, strikte aarding van de aarddraad en het gebruik van afgeschermde kabels voor encoders om interferentie te voorkomen.
Onderhoudsfuncties: De controller houdt de verzamelde werkuren bij en maakt een "parameterherstel" mogelijk om het apparaat te resetten naar de fabrieksinstellingen voor specifieke poorttypen.
Productprestatieparameters
| Ingangsspanning | 176–264 V AC, 50/60 Hz |
| Motorcompatibiliteit | Ondersteunt hoogspanningsservomotoren of asynchrone hoogspanningsmotoren; maximale uitgangsstroom: 3A; maximaal uitgangsvermogen: 500W |
| Ingangssignalen | Openen, sluiten, beknelbeveiliging/brandbeveiliging, aankomst, thermische motorbeveiliging |
| Uitgangssignalen relais | Open positie bereikt, Sluit positie bereikt, Foutalarm |
| Communicatie-interface | Eén seriële communicatiepoort, aansluitbaar op een extern touchscreen of foutopsporingspaneel |
| Toepassingsbereik | Geschikt voor algemene synchrone liftdeuraandrijvingen en algemene asynchrone liftdeuraandrijvingen |
