Productbeschrijving

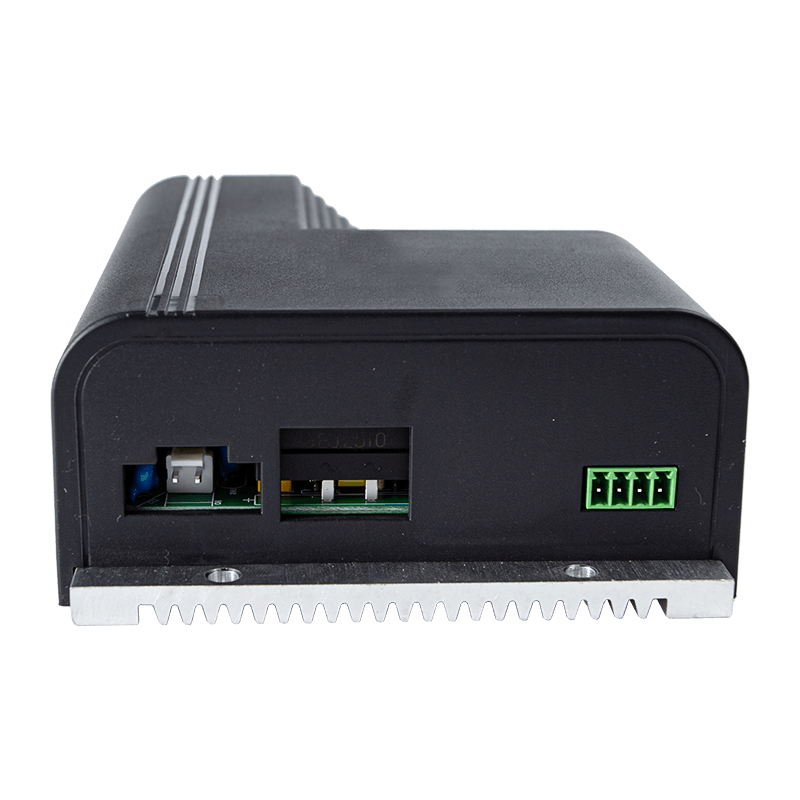

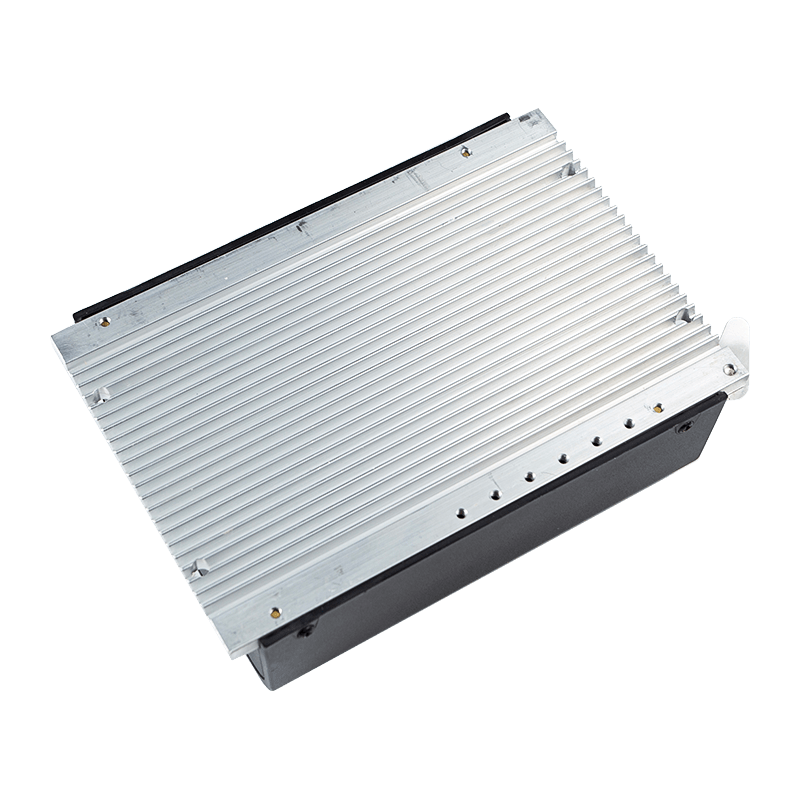

Apparaattype: Een krachtige servocontroller voor liftdeuren, ontworpen voor nauwkeurig beheer van liftdeursystemen.
Besturingsmethode: maakt gebruik van volledig gesloten ruimtevector-PWM-besturing.
Systeemcompatibiliteit: specifiek ontworpen om te werken met de MT01-TB-120W servomotor met permanente magneet.
Stroomvereisten: Werkt op een eenfasige ingangsspanning van 176~264V AC (50/60Hz).
Belangrijkste kenmerken

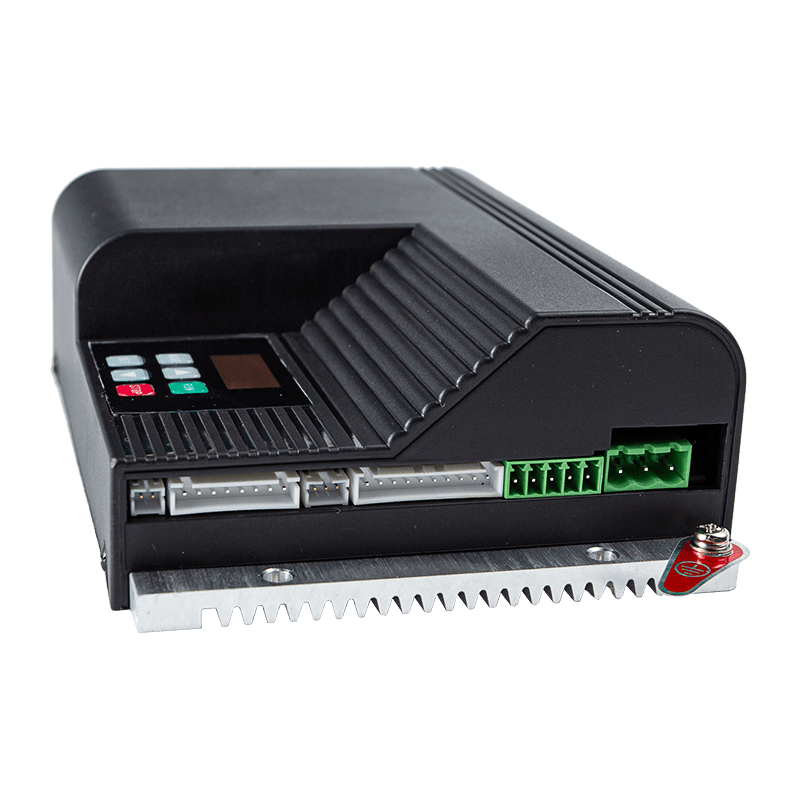

Uitgebreide bewaking: Beschikt over een digitaal display dat de uitvoersnelheid, stroom, railspanning, deurpositie en totale looptijd bijhoudt.
Inbedrijfstelling met één druk op de knop: Bevat een geautomatiseerde ‘one-key debugging’-functie (A-c) die de deurbreedte meet en de beginpositie test.
Uitgebreide parametrisering:
Deurcurven (O- en C-groepen): Maakt fijnafstelling van vier verschillende versnellingen mogelijk, inclusief specifieke bufferafstanden, versnellings- en vertragingssnelheden voor zowel openings- als sluitingscycli.
Technicusparameters (F-groep): Beheert motorpoolparen, encoderlijnen en relaisuitgangsfuncties.
Flexibele I/O: Uitgerust met acht digitale ingangen (voor signalen zoals brandalarmen, veiligheidssensoren en deuropdrachten) en drie relaisuitgangen voor status- of foutalarmen.
Geavanceerde logica: Ondersteunt zowel niveau- als flankgeschakelde poortsignaalmodi en omvat instelbare beoordelingstijden voor deurblokkering.
Toepassingen
Primaire toepassing: Beheer van de bediening van schuifliftdeuren.
Gespecialiseerde modi: Bevat een demomodus (F1.4) voor continue testcycli van het deurmechanisme.
Geïntegreerde systemen: Ondersteunt TTL-communicatie voor het kopiëren van gegevens en het instellen/debuggen van externe parameters.
Productprestatieparameters
| Ingangsspanning | 176–264 V AC, 50/60 Hz |
| Motorcompatibiliteit | Ondersteunt regelbare 24V DC borstelloze motor of servomotor; maximale uitgangsstroom 7,5A; maximaal uitgangsvermogen 150W |
| Voeding | Geïntegreerde 24V schakelende voeding |
| Communicatie | Uitgerust met RS-485-communicatienetwerkfunctie |
| Ingangssignalen | Openen, sluiten, beknelbeveiliging/brandbeveiliging, aankomst, thermische motorbeveiliging |
| Uitgangssignalen relais | Open positie bereikt, Sluit positie bereikt, Foutalarm |
| Toepassingsbereik | Exporteer liftdeuren, villaliftdeuren en speciaal op maat gemaakte deurbedieningssystemen |
