Productbeschrijving

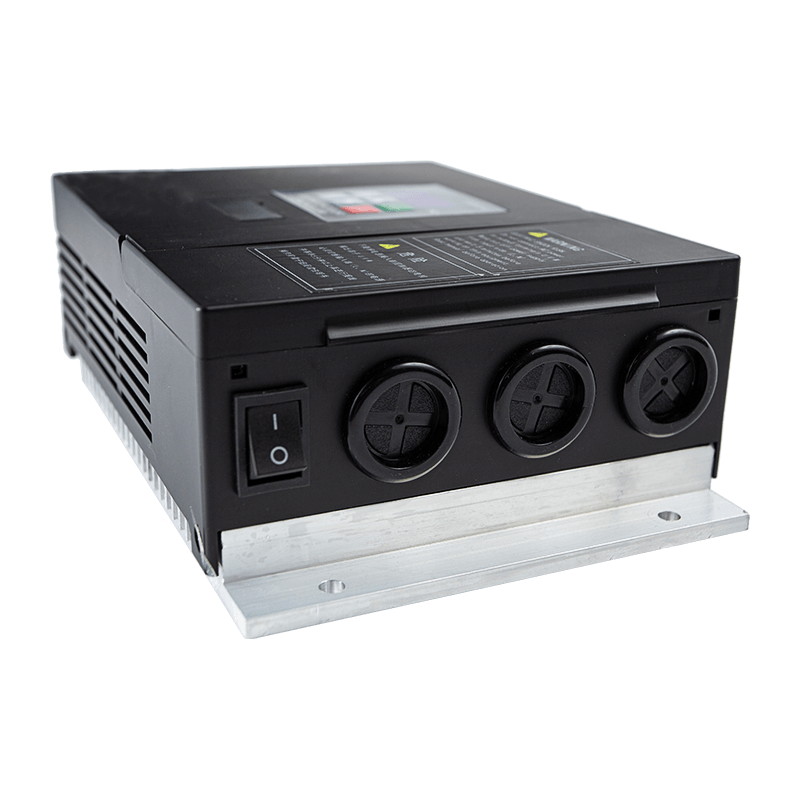

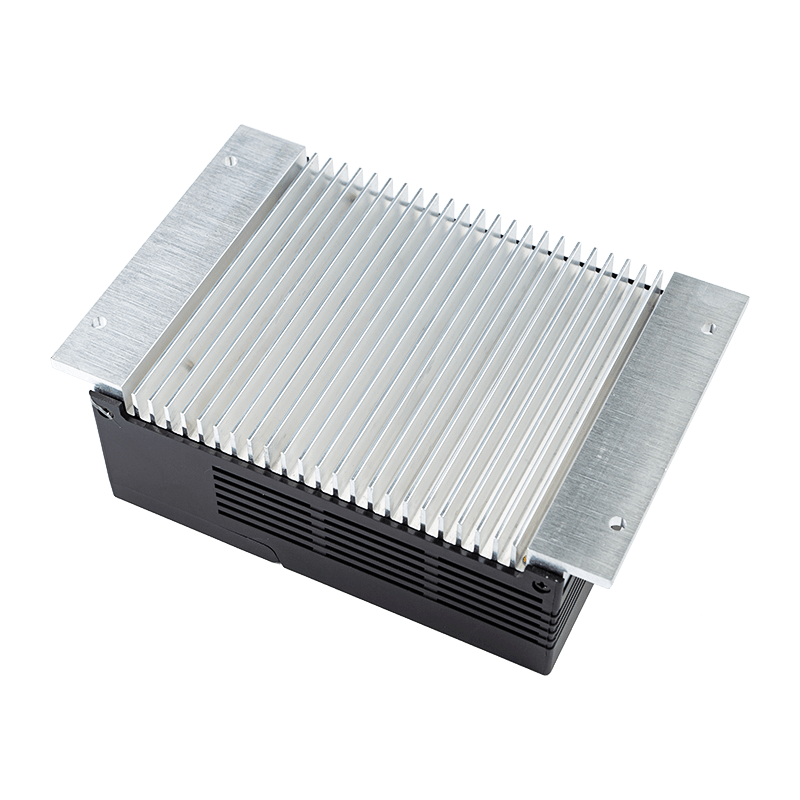

Apparaattype: Dit is een frequentieregelaar die speciaal is ontworpen als asynchrone AC-controller voor liftdeuren.
Systeeminterface: Het beschikt over een digitaal toetsenbord met een display voor navigatie, parameterbewerking (types “p”, “n” en “d”) en monitoring.

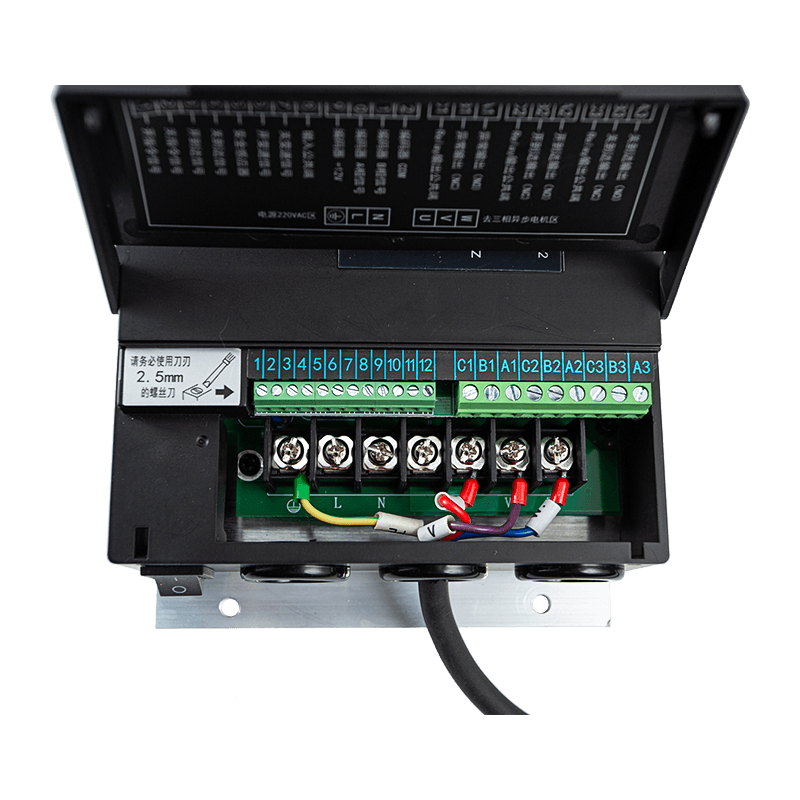

Voeding en connectiviteit: De unit maakt gebruik van een eenfasige voeding en bevat klemmen voor motoraansluiting, ingangssignalen (open/dicht/limiet) en foutuitgangen.
Toepassingen
Primair gebruik: regelen van de openings- en sluitcycli van lift-/liftdeuren.
Bedrijfsmodi: Het ondersteunt verschillende gespecialiseerde hardloopmodi, waaronder:
- Encoder- en Encoder Circle-modi.
- 4-standenschakelaar en 4-standenschakelaar cirkelmodi.
- Communicatiemodus via RS-485 voor geïntegreerde systeembesturing.
- Handmatige modus voor testen en instellen.
Belangrijkste kenmerken
Aanpasbare deurcurven: Gebruikers kunnen de beweging van de deur nauwkeurig afstemmen door parameters voor versnelling, vertraging en frequentie in verschillende stadia van de open/dicht-cyclus aan te passen.
Programmeerbare koppelregeling: Inclusief een DC-koppelboostniveau (P05) en specifieke behoudstroominstellingen (d40, d41) om de positie van de deur te behouden zodra deze volledig geopend of gesloten is.
Flexibele besturingslogica: De controller maakt de selectie mogelijk van ingangssignaallogica (normaal open of normaal gesloten) en biedt meerdere besturingsmodi (toetsenbord, terminal of communicatie).
Realtime monitoring: Het systeem bewaakt en toont een breed scala aan gegevens, waaronder uitgangsfrequentie, stroom, deurpositie, deurbreedte (pulsen) en totale looptijden.
Beveiliging: Er is een wachtwoordbeveiligingsfunctie (P41) beschikbaar om parameters te vergrendelen en onbedoelde of ongeautoriseerde wijzigingen te voorkomen.
Voordelen
Precisie en soepelheid: Door maximaal zes verschillende versnellings-/vertragingstijden te bieden voor zowel openen als sluiten, zorgt de controller voor een soepele mechanische werking en een hoogwaardige loopcurve.
Uitgebreide bescherming: De frequentieregelaar bevat geïntegreerde beveiligingen tegen overstroom, overspanning, onderspanning en overbelasting, waardoor zowel de controller als de motor tegen schade worden beschermd.
Vereenvoudigde probleemoplossing: een uitgebreide lijst met foutcodes (bijvoorbeeld SC1 voor overstroom, Er1 voor encoderpulsstoring) stelt technici in staat fouten snel te diagnosticeren en te verhelpen.
Klaar voor gebruik: Units worden geleverd met in de fabriek voltooide automatische afstemming voor deurbreedtepulsen en functieparameters, waardoor onmiddellijke basisbediening mogelijk is.
Productprestatieparameters
| Ingangsspanning | 176–264 V AC, 50/60 Hz |

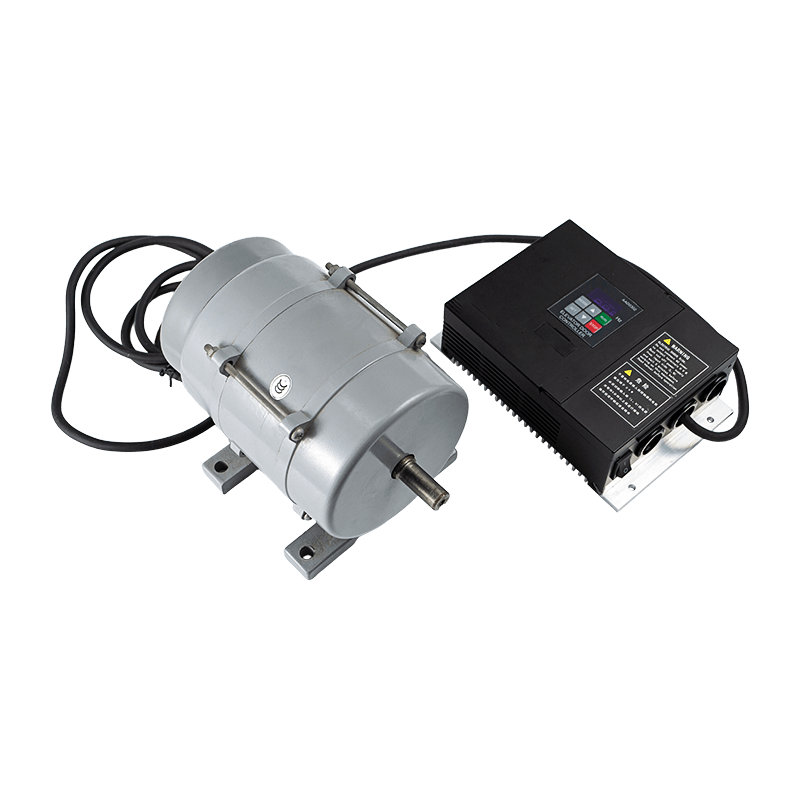

| Motorcompatibiliteit | Ondersteunt hoogspanningsservomotoren of asynchrone hoogspanningsmotoren; maximale uitgangsstroom 3A, maximaal uitgangsvermogen 500W |
| Ingangssignalen | Open, Dicht, Klembeveiliging/Brandbeveiliging, Positie bereikt, Thermische motorbeveiliging |
| Uitgangssignalen relais | Open positie bereikt, Sluit positie bereikt, Foutalarm |
| Toepassingsbereik | Compatibel met Panasonic AAD03020-model |
